Балочные конструкции
Самым простым типом плоских сплошных деревянных конструкций являются балочные конструкции. Например, брусчатая или бревенчатая балка из двух или трех брусьев (бревен), сплоченных для воспринятая сдвигающих усилий при помощи пластинчатых нагелей, шпонок или колодок (схемы 1-5, рис. 1). Составные балки подобного типа могут воспринять большую нагрузку, чем простое бревно или брус, так как имеют большие момент инерции и момент сопротивления. Пролет, перекрываемый такими балками, ограничивается длиной лесоматериала по сортаменту ввиду затруднительности надежного стыкования растянутого бруса или бревна в составной балке.

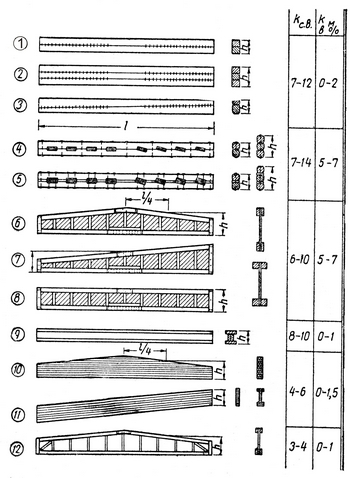

Рис. 1 Основные схемы плоских сплошных деревянных конструкций
Балочные конструкции на прямых шпонках и колодках (схемы 4 и 5 рис. 1) являются устаревшим типом составных балок.
В клееных балках (схемы 9-12, рис. 1) ограничения по длине и сечению отпадают. Растянутый стык решается без затруднений и высота балки не ограничивается. Клееные балки пролетами до 12-15 м могут найти рациональное применение. В то же время изготовление клееных конструкций требует особых условий, приспособлений и специально обученного персонала.
В условиях неиндустриального изготовления и пролетах больше 6 м могут применяться дощатые гвоздевые балки двутаврового сечения с высокой сплошной стенкой, состоящей из двух перекрестных слоев досок (схемы 6-8, рис. 1).
В этих балках путем увеличения высоты стенки может быть увеличено расстояние между поясами и тем самым повышена мощность сечения. Применение дощатых поясов дает возможность простого и надежного решения растянутого стыка.
