Болты и тяжи

Рабочие болты и тяжи применяют в распорных соединениях, в анкерах, подвесках, растянутых элементах металлодеревянных конструкций, в затяжках арочных и сводчатых конструкций и т. п. Все элементы соединений на рабочих болтах (в том числе и упорные шайбы) должны проверяться расчетом по нормам для стальных конструкций.

Для деталей из прокатной стали марки Ст. 3 и для тяжей, не ослабленных нарезкой, принимают Rp = Rc = Rи = 2100 кг/см2.

Несущая способность растянутых черных болтов из стали Ст.3 ослаблена нарезанной в них резьбой, необходимо учитывать уменьшенную площадь F_нтб_p, и сниженное расчетное сопротивление R_p = 2100·0,8 =1680 кг/см², R_cp = 1 150 кг/см² и R_cм = 2 600 кг/см².

В сдвоенных, строенных, счетверенных болтах и тяжах расчетные сопротивления стали снижают, умножая на коэффициент 0,85 (для учета неравномерности распределения Np).

Стяжные муфты и болтовые связи используют, когда необходимо регулирование длины связей. Подкручиваемые болты располагают в доступных для регулировки местах.

На рис.1, а показано упрощенное ненатяжное стыковое соединение, пригодное для транспортирования без разборки в сложенном виде.

Натяжные стыки затяжек из круглой стали, состоящие из муфт с разносторонней резьбой, используются нечасто, при отсутствии готовых муфт заводского производства их изготавливают из 2-4 квадратных гаек правой и левой резьбы скрепленных сваркой стальными планками (рис.110, б).

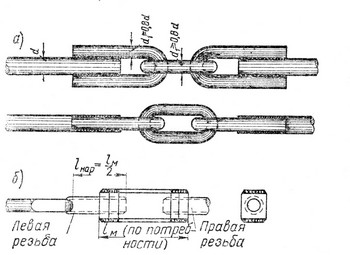

Рис. 1. Простейшие стыковые соединения тяжей из круглой стали

(а — складной, ненатяжной и неразъемный стык; б — стяжная муфта для натяжного, разборного стыка)

Стяжные болты используются для монтажа, как правило, нет необходимости для расчета эксплуатационного усилия. Сечение стяжных болтов зависит от толщины соединяемых элементов. При набухании древесины скрепленных болтами досок стержень болта подвергается продольному растяжению, для предотвращения разрыва болта используют шайбы с уменьшенной площадью смятия древесины.
