Изготовление балок Деревягина
Наилучший лесоматериал для изготовления балок Деревягина - первой категории - отбирается для нижних брусьев балок. Для верхних брусьев допускается вторая категория, а для средних (в балках из трех брусьев) - третья категория.
При применении лесоматериала повышенной влажности с целью уменьшения опасности появления при усушке нежелательных горизонтальных трещин рекомендуется до сборки балок делать в брусьях вертикальные пропилы (рис.1). В средних брусьях пропилы делаются на двух противоположных плоскостях, а в нижних и верхних можно делать пропилы на одной поверхности, обращенной в собранной балке к среднему брусу. В брусьях со смешенным относительно центра расположением сердцевины пропил следует делать со стороны, ближайшей к сердцевине.

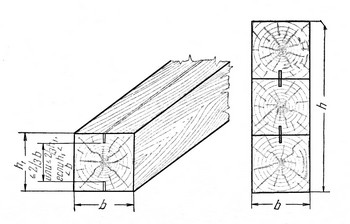

Рис. 1. Вертикальные пропилы в брусьях для уменьшения опасности появления горизонтальных трещин
Пластинки изготовляются из здорового сухого дуба. Для того чтобы получить нужную и одинаковую толщину всех пластинок, их изготовляют на рейсмусе по пробному гнезду, выдолбленному цепнодолбежником в куске дерева.

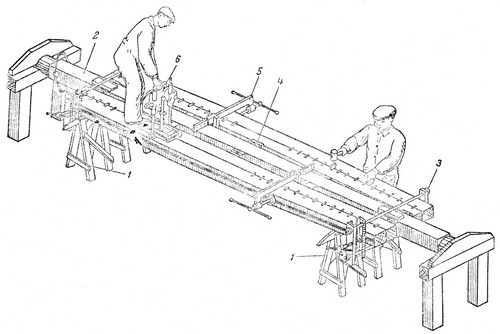

Рис. 2. Станок для сборки балок Деревягина
Балки Деревягина изготавливают на специальном станке (рис. 2). На козла 1 по обе стороны вращающегося средника 2 укладывают брусья двух одновременно собираемых в станке балок. При помощи хомутов 3, брусья выгибаются, упираясь по середине длины в коротыши 4. Если при выгибе балок брусья в отдельных местах недостаточно плотно прилегают друг к другу, щели устраняют при помощи струбцин 5. Затем размечают и выдалбливают цепнодолбежником 6 гнезда для пластинок. Пластинки забивают деревянным молотком. Если гнезда глухие, то после постановки пластинок с одной стороны балки переворачивают вместе со средником и ставят пластинки с другой стороны. После постановки всех пластинок хомуты 3 отпускают и готовые балки вынимают из станка. При сборке балок основное внимание должно быть обращено на плотную посадку пластинчатых нагелей на всю глубину гнезда и на правильное направление волокон дуба (перпендикулярно шву сплачивания).
