Изготовление клееных балок

Изготовление клееных балок, как уже указывалось, должно производиться в заводских условиях, в специальных цехах клееных конструкций.

Последовательность основных операций при изготовлении балок:

1.  отбор досок:
2.  сушка досок;
3.  выдерживание досок в помещении цеха клееных конструкций до приобретения ими температуры цеха;
4.  острожка досок по плоскостям склейки;
5.  опиловка концов досок «на ус» для сращивания по длине или стыкование с помощью «зубчатого шипа»;
6.  нанесение клея;
7.  сборка и запрессовка;
8.  выдерживание после запрессовки для завершения схватывания клея;
9.  отделка готовой продукции — дополнительная острожка, окраска и пр.

При отборе досок для клееных конструкций учитывается, что доски в балках располагаются преимущественно плашмя, благодаря чему ослабление сучками на кромках менее опасно, чем в досках на ребро. Кроме того, может быть учтено различное влияние сучков при их расположении по длине балки: в крайних третях пролета допускаются более крупные сучки, чем в средних. Для двутавровых балок со стенкой из досок на ребро опыты показали возможность применения для поясов досок со значительным обзолом и т. д. По этим причинам категории элементов клееных конструкций несколько другие, чем для неклееных. Нормы допускаемых пороков и обзола для элементов клееных конструкций приведены в НиТУ, а также в инструкции СН 11-57[11].

Наиболее специфической операцией при изготовлении клееных элементов является запрессовка. Многослойные балки, склеиваемые из досок плашмя, должны, как правило, запрессовываться в специальных прессах при давлении 3-5 кг/см². Исключением являются двутавровые балки со стенкой из досок на ребро, которые запрессовываются с помощью прижима полок к стенке гвоздевым забоем. Запрессовка в прессах по одной балке невыгодна, а одновременная запрессовка пакета балок, расположенных одна над другой, недопустима, так как из-за большой жесткости стенки (доски на ребро) не обеспечивается равномерный прижим полок к стенкам по всей длине во всех балках. Применение гвоздевого способа прессования для многослойных элементов может быть допущено в порядке исключения в отдельных случаях. Расстановка запрессовочных монтажных гвоздей показана на рис. 1. Процессы намазки клея и укладки досок в пресс должны занимать не более 25-30 мин. во избежание схватывания клея до начала запрессовки.

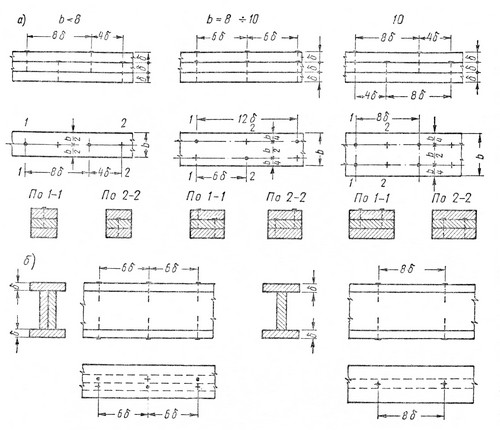

Рис. 1. Расстановка запрессовочных гвоздей (b и δ — ширина и толщина досок)

На рис. 1 обозначены:

a - балки-пакеты, склеиваемые из досок плашмя;

       - гвозди забиваемые при запрессовке склеиваемого шва;

       - гвозди, забитые при запрессовке предыдущего шва;

б - двутавровые балки со стенкой из досок на ребро;

       - гвозди, забитые в верхнюю полку;

       - гвозди, забитые в нижнюю полку.
