Изготовление перегородок

Изготовление перегородок в построечных условиях

На строительной площадке перегородки изготовляют вертикальным (рис. 1) или горизонтальным способом.

Наибольшее распространение получил вертикальный способ изготовления перегородок на установке, разработанной инженерами Фоминым, Скворцовым и Добржанским. Установка (рис. 1) состоит из узла для изготовления бетонной смеси, формовочного узла, специальных приспособлений для подъема и монтажа готовых панелей и кассетного склада-камеры.

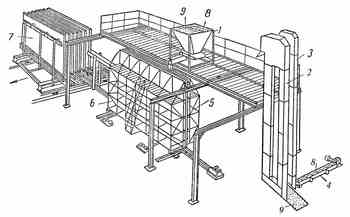

Рис. 1. Схема установки для изготовления крупнопанельных гипсо-шлакобетонных перегородок в вертикальном положении

(1 — растворомешалка непрерывного действия; 2 — нория Т-52; 3 — нория Т-50; 4— шнековый питатель;

 5 — неподвижная часть формы; 6 — подвижная часть формы; 7 — кассетный склад; 8 — гипс; 9 — шлак)

Установка может находиться на первом этаже строящегося здания, или во дворе, для работы установки необходим башенный кран.

Панели изготавливаются из гипсо-шлакобетона состава от 1:2 до 1:4 (по объему). Соотношение смеси составляется исходя из качества гипса и шлака. В шлаке несгоревших частиц угля должно быть не более 20%.

Формовочный узел - вертикальная раздвижная форма, состоящая из двух металлических ферм, с прикрепленными деревянными щитами опалубки. На щитах опалубки, снаружи, установлены 16 вибраторов типа И-7 (по 8 шт. на каждом щите). В данной установке изготовляются перегородки толщиной 8—10 см.

Опалубочные щиты соединяются болтами, по периметру щитов. Между щитами, внизу на катках, укладывается металлическая двутавровая балка № 16 в качестве поддона на ней панель сначала формуется, а затем перемещается электролебедкой в склад-камеру. Количество поддонов должно быть равно числу кассет в складе.

Наверху установки уложен деревянный настил для формовщиков.

Кассетный склад-камера состоит из передвигаемой по рельсам платформы с жесткими стойками, и прикрепленных к платформе горизонтальных направляющих досок, которые образую 12—16 кассет для хранения новых панелей. По мере заполнения кассет склад-камера передвигается при помощи ручной лебедки (тяговое усилие 1,5 т), Лебедка крепится на конце рельсового пути.

Если применяется растворомешалка непрерывного действия, то гипсо-шлакобетонную смесь готовится без добавления замедлителя схватывания гипса.

Если же используется растворомешалка периодического действия, то добавляют замедлитель – малярный или столярный клей и др. Замедлитель обеспечивает начало схватывания бетона только после заполнения форм и завершения работы вибраторов.

Изготовление перегородок в заводских условиях

В заводских условиях изготовление перегородок осуществляется методом проката. Каркас из реек 2,5 - 3 см и рамка из контурного бруса, которая ограничивает размеры перегородки укладывается на прокатный стан. Форма заполняется смесью состоящей из гипса, песка и опилок, разглаживается и прокатывается между уплотняющими лентами. Готовая перегородка с прокатного стана поступает в кассету, затем помещается в сушильную камеру.

При установке на место крупные панели не должны содержать более 12% влаги.
