Конструкция клееных балок

Двутавровые балки со стенкой из досок на ребро пролетом 3 - 7 м (рис. 1, а, б) применяются преимущественно в междуэтажных и чердачных перекрытиях и склеиваются на водостойких фенолформальдегидных клеях. С целью использования короткомерного пиломатериала разрешается устройство стыков в двойной клееной стенке — в любом месте, в верхнем поясе — в крайних третях длины без совмещения со стыками стенки. Нижний пояс рекомендуется делать без стыков.

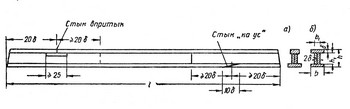

Рис. 1. Клееные балки для перекрытий со стенкой из досок на ребро

В балках рельсовидного профиля с более узкой верхней полкой (рис. 1, а) возможна простая укладка плитного утеплителя после их постановки.

Балки, склеиваемые из досок плашмя (рис. 2, а, б), применяются в виде прогонов перекрытий при тяжелых нагрузках для пролетов 4-8 м в качестве несущей конструкции покрытий пролетом 6-12 м (рис. 3). Для того чтобы обеспечить требуемую устойчивость балки из ее плоскости, толщина стенки и отношение высоты балки к ее ширине должны быть ограничены (рис. 1, 2). Стыки всех досок, как правило, должны устраиваться (в заготовке) «зубчатым шипом».

Рис. 2. Клееные балки для перекрытий, склеиваемые из досок плашмя

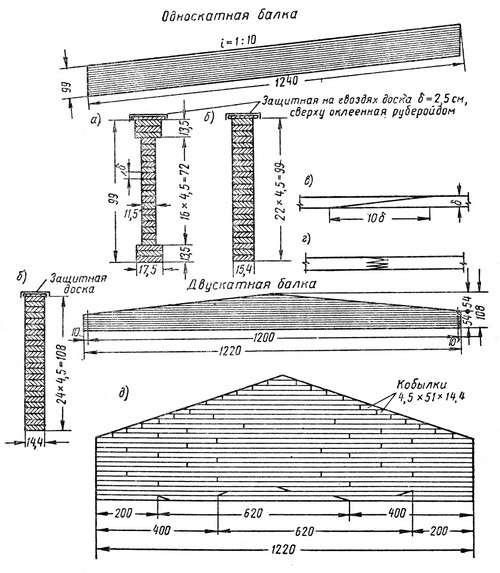

Рис. 3. Клееные балки для покрытий

(а — вариант двутаврового сечения балки; б — то же. прямоугольного сечения; в — деталь стыка «на ус»; г — стык «зубчатым шипом»; д — схема размещения стыков)

При создании клееных балок необходимо учитывать расположение годовых слоев, их взаимное расположение должно быть «согласованным» должны соблюдаться технологии склеивания, в противном случае появляются разрывающие напряжения поперек волокон в клеевых швах при дальнейшей усушке досок в процессе эксплуатации.

Балки с фанерной стенкой применяются в покрытиях при пролетах до 15 м. Балка состоит из дощатых поясов и фанерной стенки, выполняемой из строительной фанеры толщиной не менее 10 мм. Для стенки, как правило, должна применяться водостойкая фанера, изготовляемая на фенолформальдегидных клеях.

Применение обыкновенной фанеры для клееных конструкций не допускается.

Для увеличения устойчивости тонкой фанерной стенки и предотвращения ее выпучивания из плоскости ставятся дощатые ребра жесткости на расстоянии l/s пролета друг от друга, в том числе в местах приложения сосредоточенных грузов. В опорной панели, в местах наибольшего напряжения стенки устраивается подкос жесткости.

Пояс балки выполняется из двух вертикальных слоев досок с каждой стороны фанерной стенки. Первый слой, приклеиваемый к фанере, состоит из двух узких досок с горизонтальной щелью между ними; второй слой — из одной широкой доски, приклеиваемой к обеим узким. Подобная конструкция поясов принимается потому, что деформации усушки и разбухания, неизбежные в процессе эксплуатации конструкции, в досках поперек волокон больше, чем в фанере, и при приклейке к фанере широкой доски может получиться разрыв клеевого шва.

Нормы устанавливают наибольшую ширину доски, приклеиваемой к фанере, в 100 мм. Стыки досок по длине следует делать, как правило, на «зубчатом шипе». Стыки фанерных листов устраивают в месте ребер жесткости и перекрывают фанерными накладками на клею.
