Краскопульты

Краскопульты с электроприводом (табл. 1). Данными краскопультами наносятся известковые и маловязкие водно-меловые красочные составы. Окрашиваются потолки и фасады жилых помещений, в промышленных зданиях окрашивают потолки, стены и фасады.

Таблица 1. Электрокраскопульты

Краскопульты ручные

 Наибольшее распространение получили краскопульты непрерывного действия О-11 (рис. 1), так же часто используются безбалонные краскопульты типа РКФ.

Рис. 1. Краскопульт ручной О-11

(1 — резервуар для краски; 2 — насос; 3 — перекрыватель; 4 — клапан нагнетательный; 5 — клапан всасывающий; 6 — клапан предохранительный; 7 — кран; 8 — шланнапорный г; 9 — шланг всасывающий; 10 — фильтрующая воронка; 11 — удочка; 12 — форсунка)

Таблица 2. Краскопульт О-11

Агрегат окрасочный высокого давления БКФ-47

Краскопульт используется для нанесения особо вязких масляных и маловязких битумных красок, окрашивают металлические кровли, фасады зданий и другие поверхности (рис. 2 и 3). Для нанесения вязких красочных составов используются соединяемые с агрегатом пистолеты-распылители (рис. 3), водные составы наносятся удочкой, подсоединенной нагнетательным шлангом к бачку.

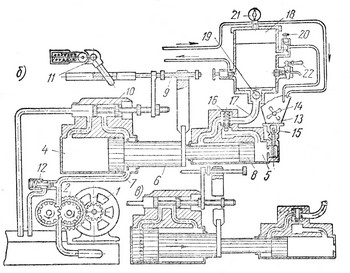

Рис. 2. Окрасочный агрегат бескомпрессорного распыления БКФ-47

(а —общий вид; б — схема; в —положение золотника при движении поршня вправо;

1 — электродвигатель; 2 — насос гидравлический шестеренчатый; 3 — бак масляный; 4— цилиндр низкого давления; 5 — цилиндр высокого давления; 6 — шток; 7— поршень для цилиндра низкого давления; 8— поршень для цилиндра высокого давления; 9 — тяга; 10 — золотник; 11 — механизмы мгновенного переключения; 12 — клапан предохранительный; 13 — бункер; 14 — мешалка; 15— клапан всасывающий; 16 — клапан перепускной; 17 —трубка подсоединения к уравнительному бачку; 18 — уравнительный бачок; 19 — клапан обратный; 20 — вентиль для сброса краски; 21 — манометр; 22 — кран пробковый)

Таблица 3. Агрегат БКФ-47

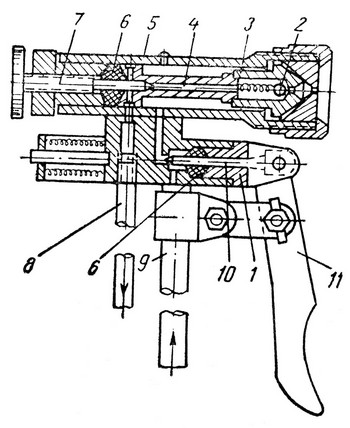

Рис. 3. Пистолет-краскораспылитель окрасочного агрегата БКФ-47

(1 — гайка уплотняющая запорную иглу; 2 — шарик с пружиной; 3 — сопло; 4 —втулка; 5 — корпус; 6 —уплотнения сальниковые; 7— клапан регулирующий игольчатый; 8 — патрубок для отвода излишнего красочного состава; 9 — напорный патрубок; 10— запорная игла; 11 — курок)
