Кружально-сетчатые купола

Кружально-сетчатые купола применяются в виде сферичеких куполов и куполов из сомкнутых сводов. Недостатком кружально-сетчатых сферических куполов  является нестандартность косяков, размеры которых меняются по мере приближения к вершине купола, поэтому на практике предпочтительнее применять многогранные купола в виде сомкнутых сводов, у которых косяки являются стандартными. Узлы сопряжения косяков в кружально-сетчатых куполах могут быть решены при помощи шипов (безметальные кружально-сетчатые купола, предложенные СИ. Песельником) или на болтах.

Сомкнутые своды, создающие купол, образуют правильный многоугольник и состоит из секторов (рис. 1).

Смежные секторы сомкнутого свода сопрягаются между собой при помощи специальных ребер-гуртов (рис. 1).

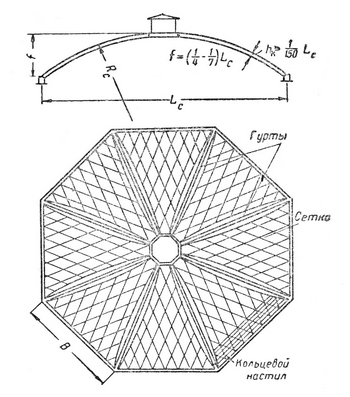

Рис. 1. Схематический план и разрез сетчатого сомкнутого свода со стандартными косяками

Исходя из конструктивных соображений число сторон многоугольного плана сомкнутого свода (рис. 1) подбирают с учетом угла ψ (угол между косяками сетки) таким образом, чтобы смежные с гуртами винтовые линии косяков находились наиболее близко к боковым граням гуртов. Это требование выполняется соблюдением равенства

В/ s_c= tg(ψ /2),

где В - сторона многоугольного основания свода;
      s_c - длина дуги поперечного его сечения.

При заданном числе сторон многоугольного плана из этого же равенства определяется угол между косяками, который, однако, не должен выходить за пределы углов между косяками, рекомендуемые для цилиндрических кружально-сетчатых сводов. Придавая гурту переменную (в направлении образующих граней свода) ширину, соответствующую винтовой линии косяков (рис. 2), можно добиться однообразного примыкания к нему всех косяков, обеспечив тем самым полную стандартность последних.

Если же при заданном числе п затруднительно подобрать необходимый угол ψ между косяками, приходится делать гурты постоянной толщины, а различно примыкающие к ним косяки сопрягают с ними «по месту».

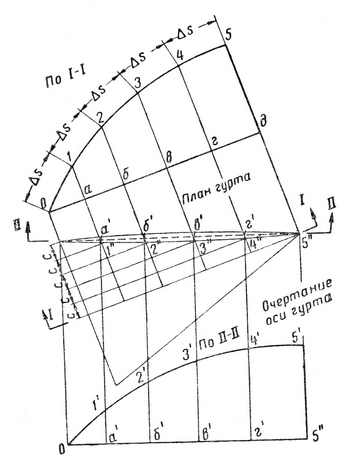

Рис. 2. Графическое построение очертания гурта

На рис. 2. точки 1", 2", 3", определяющие очертание кромки гурта в плане, лежат на пересечении параллельных линий, расположенных на равных расстояниях с, с перпендикулярными к ним линиями, которые проходят через точки 1, 2, 3 и делящими дугу купола на равные расстояния Δs . Очертание оси гурта получаем, откладывая на проекции оси 0-5" отрезки, равные расстояниям а'-б"; б'-в' и т. д., и восстанавливая к ним перпендикуляр а'-1'=а-1, б'-2'=б-2 и т.д.

В решении свода из цельных косяков гурты обычно выполняются в виде дощатых арок из косяков кругового очертания. Переменная толщина гуртов достигается применением накладок разной толщины, прибиваемых к боковым граням гурта в местах сопряжения его с косяками.

Распорное кольцо может быть выполнено из железобетона или стали. Верхнее кольцо собирается как многослойная кружальная арка.

Возведение кружально-сетчатых сомкнутых сводов

Последовательность сборки купола:

• Установка и закрепление нижнего опорного кольца и центральной башни, на которую при этом укладывают верхнее кольцо.
• В качестве кружал используются гурты. Ставят усиленные гурты свода, их поднимают и устанавливают спаренными, чем достигается пространственная жесткость.
• Гурты раскрепляются с использованием дощатых раскосов, затем к гуртам подвешиваются подмости.

Сборку купола производят секторами. Для удобства, одновременно проводится сборка двух противоположных секторов. Сборка следующего сектора начинается с устройства и закрепления подвесных подмостей. В остальном сборка аналогична сборке кружально-сетчатых сводов.
