Кухонный очаг

Кухонный очаг  (плита) с двумя конфорками, духовым шкафом и водогрейной коробкой. Размеры 115×64×77 см, площадь 0,73 м², вес 600 кг. Для кладки необходимо 160 шт. кирпича. Здесь и ниже данные по теплоотдаче печей даны при двух топках в сутки.

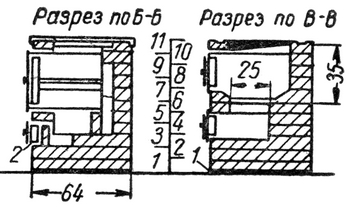

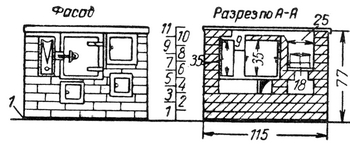

Рис. 1. Кухонный очаг обычного типа

Расстояние между конфорками и духовым шкафом не должна быть меньше 7 см. Во избежание перегрева духового шкафа и более долгого сохранения тепла в духовке, духовой шкаф обкладывают кирпичем со стороны топки, а верх обмазывают раствором глины толщиной 2-3 см.

Кухонный очаг в металлическом каркасе

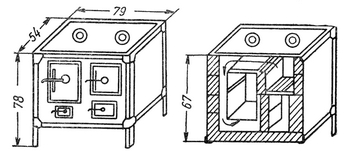

Рис. 2. Кухонный очаг в металлическом каркасе

Получил широкое распространение кухонный очаг в металлическом каркасе (рис. 2) с двумя конфорками. Каркас изготовляется из уголка 30×30×5 мм, очаг облицовывается листовым металлом или асбофанерой. Внутренняя кладка в 1/4 кирпича. Размеры 79×54 см, высота 78 см, духовой шкаф размером 26×35×36 см, вес плиты 300 кг.
