Монтаж стропильной системы

Обработку стропильных конструкций проводят заранее. На перекрытии монтаж стропильной системы не производится. Стропила собирают из подготовленных заранее точно пригнанных элементов.

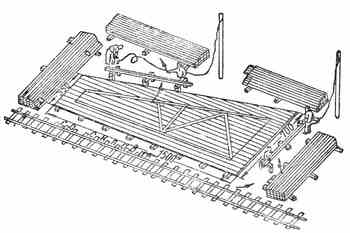

Рис. 1. Организация работ по разметке и сборке стропил на бойке

Заготовку элементов стропил ведут при помощи шаблонов, изготовляемых из 25-мм досок, по ширине равных ширине элементов стропил. На этих досках предварительно размечают соединения и делают вырезки по форме врубок. Изготовленные части общего шаблона собирают в натуральную величину по форме стропил на прочном горизонтальном дощатом настиле — бойке (рис. 1). При этом следует проверять и точно подгонять все соединения.

По изготовленным шаблонам размечают соединения и врубки на бревнах, брусьях или досках, из которых изготовляются элементы стропил.

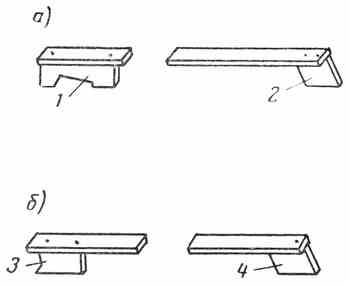

Рис. 2. Шаблоны для разметки врубок стропил для монтажа стропильной системы

(а — для разметки стропильных ног; б — для разметки подкосов;

1 — гнездо для разметки примыкания к мауерлату в стропильной ноге врубки; 2 — планка для разметки соединения полдерева стропильных ног в коньке;

3 — гнездо для разметки примыкания к нижнему прогону; 4 — планка шаблона для разметки примыкания к стропильной ноге в подкосе врубки;)

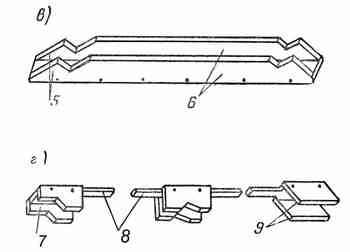

Рис. 3. Шаблоны для разметки врубок стропил для монтажа стропильной системы

( в — коробчатый шаблон для разметки ригеля; г — для разметки сопряжений стропильной ноги с бабкой и подкосами;
5 — гнезда для разметки соединения ригеля со стропильными ногами; 6 — стенки шаблона; 7 — дно шаблона;

8 — рейка, соединяющая шаблоны для врубок; 9 — гнездо для разметки в стропильной ноге врубки примыкания к стропильной ноге)

Разметку и зарезку элементов стропил (стропильных ног, подкосов, ригелей и др.) ведут также по специальным шаблонам (рис. 2, рис. 3), изготовляемым из сухих досок.

Уложенные на шаблон части стропил пригоняют подтеской и приторцовкой, делая пропилы в узлах стыкуемых деревянных элементов до получения плотных соединений. После этого производится контрольная сборка стропил для выявления и устранения неточностей. При монтаже стропильной системы на месте элементы их размечают, после чего поднимают кранами на чердачное перекрытие для сборки.

В случае небольших пролетов стропила устанавливаются в собранном виде. Их поднимают на верх здания в собранном виде подъемным краном.

При небольших пролетах висячие стропила рекомендуется устанавливать в собранном виде. Для этого их окончательно скрепляют на бойке и поднимают на верх здания подъемным краном в готовом виде.
