Нормы расстановки гвоздей

На рис. 1 приведены нормы расстановки гвоздей. Основная норма продольной расстановки s1≥15dгв рассчитана на применение гвоздей, диаметр которых не превышает толщины доски. Эта норма сохраняется для более тонких досок только в случаях, когда такие доски не пробиваются гвоздями насквозь. Расстояние от торцового обреза доски до оси гвоздей первого ряда назначается по норме S₁ >= 15d_гв независимо от толщины досок (но, конечно, при а> 4d_гв).

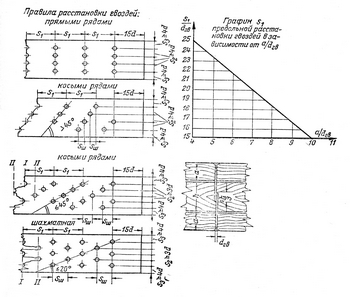

Рис. 1. Нормы расстановки гвоздей (в осях)

При сквозной прошивке гвоздями досок толщиной a<10d_гв продольное расстояние между гвоздями увеличивается в соответствии с графиком рис. 1.

В многослойных соединениях досок под углом приведенные нормы расстановки гвоздей должны соблюдаться для каждого из слоев.

При встречной несквозной забивке гвоздей разрешается перепускать их концы на 1/3 толщины средней доски без учета их взаимного захода даже в том случае, если оси этих гвоздей на чертеже совмещены (рис. 1).

Площадь ослабления рабочего сечения растянутых досок во всех случаях следует определять с учетом суммарной площади диаметрального сечения каждого из встречных гвоздей. При шахматной или косой расстановке полностью учитывается ослабление рабочего сечения гвоздями смежных рядов, расположенных в пределах 20 см длины доски.

При условии соблюдения норм расстановки гвоздей расчетную несущую способность соединений на гвоздях принимают, умножая табличные значения Т_гв (в случае необходимости) на соответствующие поправочные коэффициенты. От угла α_см между направлением сдвигающего усилия Т_гв и направлением волокон древесины расчетная несущая способность гвоздевого соединения не зависит.

В случае необходимости более тесной расстановки гвоздей, приближающейся к нормальной расстановке стальных цилиндрических нагелей, следует предварительно просверливать гнезда на всю глубину забивки гвоздя электродрелью точно по диаметру гвоздя. Расчетная несущая способность такого гвоздевого нагеля не снижается. В практике проектирование возможности свободного выбора диаметра гвоздей ограничено, поскольку конструкция узла или стыка обычно уже предопределяет длину гвоздей, а, следовательно, и их диаметр по нормальному сортаменту, ограниченному из условия устойчивости стержня гвоздя при забивке его молотком в цельную древесину.

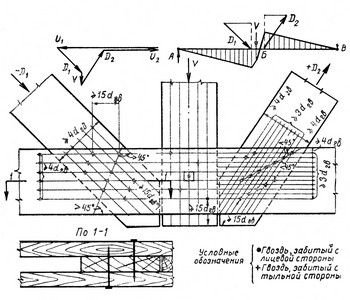

Рис. 2. Пример расстановки гвоздей в узле Б нижнего пояса дощатогвоздевой фермы

(А и В — смежные узлы того же пояса, подверженного изгибу вследствие внецентренного примыкания раскосов)

На рис. 2 показан пример размещения гвоздевых нагелей в узле дощато-гвоздевой фермы. Общий принцип размещения нагелей в узловых соединениях сводится к следующему: наносятся параллельные линии на расстояниях, равных расстояниям между нагелями при их нормальной поперечной расстановке для каждого из слоев, и на пересечениях линий, образующих сетку, в косом или шахматном порядке размещают нагели с соблюдением норм продольной расстановки.
