Обрешетка
Стропила не могут принять на себя всю нагрузку от кровли, для этого в конструкции крыши здания имеется обрешетка или опалубка, которая устраивается из деревянных досок или брусков. Обрешетка укладывается на несущую конструкцию крыши – стропила.
В зависимости от расстояния между стропилами и материала кровли проектируется конструкция обрешетки.
Под стальную кровлю обрешетка делается из брусков 5×5 или 4,5×6 см, которые размещают на расстоянии один от другого 20 - 25 см. Бруски прибиваются к стропилам гвоздями 125 - 150-мм.
При устройстве обрешетки необходимо соблюдать расстояние между брусками, для этого пользуются специальным шаблоном (рис. 1). Вдоль конька и в ендовах укладывают доски.

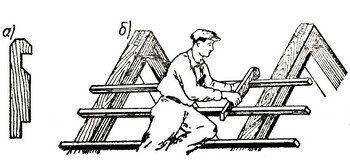

Рис. 1. Устройство обрешетки
(а - шаблон; б - разметка и крепление обрешетки)
Под мягкую кровлю (толь, рубероид) обрешетку укладывают в виде сплошного настила, опалубки:
- под толь — обрешетка из досок с зазорами;
- под рубероид — поверх несущей обрешетки укладывают защитный настил из досок, доски настила укладывают под углом 45° к коньку.
Размеры поперечного сечения настила зависят от расстояния между осями стропил (табл. 1).
Таблица 1. Размеры поперечного сечения настила
|
Вид кровли |
Поперечное сечение в см при расстоянии между стропилами в м |
Вид материала |
||||
|
1,1 |
1,2 |
1,3 |
1,4 |
1,5 |
||
|
Стальная и черепичная |
5×5 |
5×6 |
5×6 |
6×6 |
6×6 |
Бруски |
|
Этернитовая |
2,5 |
2,5 |
3 | 3 | 3 |
Доски |
