Огнезащитные обмазки и штукатурки

Большая толщина, а, следовательно, большее теплоизолирующее свойство отличает огнезащитные обмазки и штукатурки от огнезащитной краски.

В состав обмазок вводят вещества, которые при нагреве разлагаются с поглощением тепла. Наиболее часто используют магнезит и доломит. Во многих составах обмазок перечисленные вещества цементируются жидким стеклом.

В качестве эффективной огнезащитной обмазки может быть использована также обычная штукатурка. Лучшие результаты дает применение известковых и известково-алебастровых обмазок. При воздействии огня, под слоем штукатурки температура древесины остается ниже 160°. После завершения обжига извести температура штукатурки быстро поднимается, она трескается, крошится, а затем осыпается. Если штукатурка плотно прилегает к защищаемому материалу, то при воздействии на лицевую поверхность штукатурки температуры 950 - 1100° процесс обжига продолжается при толщине слоя 20 и 30 мм соответственно 20 и 43 мин. Огнезащитное действие штукатурки, еще не претерпевшей обжига, во время пожара, часто прекращается преждевременным ее обрушением в результате слабого сцепления с защищаемой поверхностью. Лучшие результаты получаются при нанесении огнезащитной штукатурки не по обычной драни, а по проволочной сетке (в случае применения алебастровых растворов необходима защита железной проволоки от ржавления путем покрытия ее кузбасслаком и т. п.) или по деревянным рейкам таврового сечения (рис. 1).

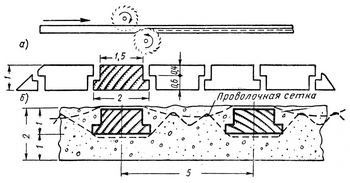

Рис. 1. Штукатурка по реечным матам
(а — заготовка реек таврового сечения; б — оштукатуренный потолок в разрезе)

Огнезащитным свойством обладают обмазки из глины, известковые составы, смесь глины и сульфитного щелока, глино-известково-алебастровые смеси.
