Оконные и дверные проемы

Оконные и дверные проемы устраивают в стенах и перегородках (рис. 1).

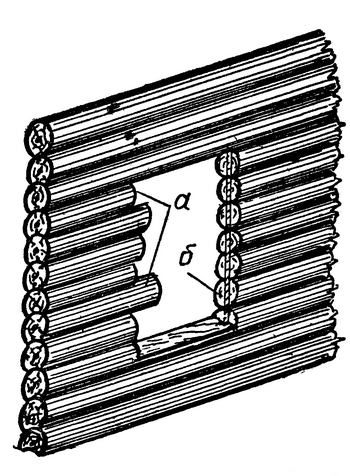

Рис. 1. Оконный проем в рубленой стене

(а — сторона проема до обработки; б — сторона проема, приготовленная для установки косяка)

Оконные и дверные проемы следует делать шире оконных и дверных переплетов, учитывая толщину коробок и необходимость оставлять зазор для термоизоляционного уплотнения.

В каркасных зданиях проемы создаются установкой стоек каркасов. В щитовых домах – при изготовлении щита сразу устанавливают коробку и крепят оконные переплеты или двери.

Оконные проемы

В каменных зданиях в стенах и перегородках оконные проемы оставляют во время кладки стен. Коробки устанавливают во время кладки, между коробкой и стеной, закладывают покрытые антисептиком и обернутые толем деревянные пробки, толщиной и размерами равные кирпичу. Пробки устанавливают по две с каждой стороны, расстояние между ними около 1,5 м.

Для каменных зданий с разной этажностью и различных размеров оконных переплетов (рис. 2) размер оконных проемов приведен в табл. 1.

Таблица 1. Размеры оконных проемов в мм (рис. 2) (ГОСТ 6630-53)

В каменных стенах оконные проемы делают с четвертями по боковым сторонам, а так же в верхней части проема.

Боковые четверти по ширине бывают 65, 75 и 100 мм, величина зависит от метода обработки наружного откоса, размер верхней четверти 75 мм (рис.2)

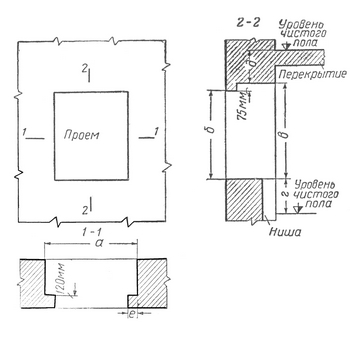

Рис. 2. Схема оконного проема

Дверные проемы

Дверные проемы (рис. 3) могут быть с четвертями или без четвертей. Боковые четверти по ширине проема - 75 мм. Размеры верхних четвертей по высоте проема 75 мм.

Высота дверей бывает 2 000 и 2 300 мм, поэтому на рис. 271 показано два размера. Высота дверного проема указана от чистого пола. Проем делают больше на некоторую величину h, зависящую от конструкции пола, как правило, берется 70 - 150 мм.

Ширина дверного проема а зависит от ширины дверного полотна, поэтому ширину дверного проема делают:

• при ширине 1 790 и 1 290 мм шире на 170 мм;
• при ширине 900, 850 и 750 мм шире на 160 мм.

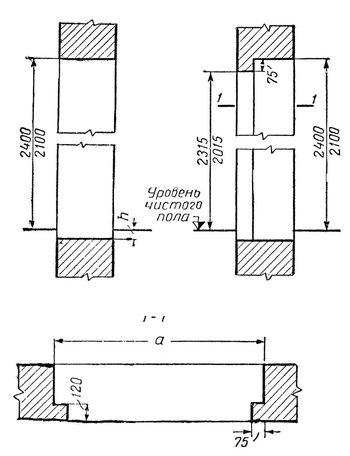

Рис. 3. Схема дверного проема

Ширину балконных дверных проемов принимают равной ширине окон.

Верхняя часть оконных и дверных проемов для балкона должна находиться на одном уровне. Нижнюю часть проема балконной двери делают ниже чистого пола на 100 мм.
