Окрасочные агрегаты

Окрасочный агрегат О-30

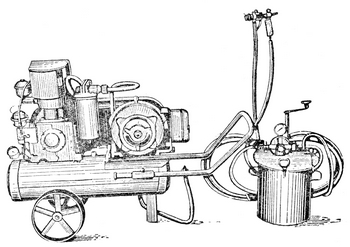

Рис. 1. Окрасочный агрегат О-30

Используется для покрытия нитрокрасками, масляными, клеевыми красками и шпаклевочными составами.

В окрасочный агрегат О-30 входят:

• компрессор О-16А,
• бачок для подачи краски О-25,
• пистолет краскораспылитель О-45,
• комплект шлангов.

Производительность - 70 м²/час. Вес агрегата -130 кг.

Агрегат О-27

Используется для покрытия нитрокрасками, масляными, клеевыми красками и шпаклевочными составами.

В окрасочный агрегат О-27 входят:

• компрессор О-16А,
• красконагнетательный бачокО-20,
• два пистолета-краскораспылителя 0-19,
• комплект шлангов.

Производительность - 140 м²/час. Вес 270 кг.

Компрессоры

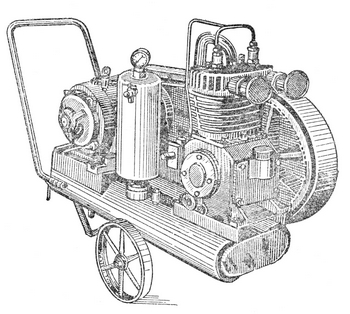

Рис. 2. Компрессорная установка О-39А

Сжатый воздух получается компрессорами малой производительности (рис. 2) и подается к механизированным установкам, с помощью которых наносят малярные составы.

Красконагнетательные бачки

Подача красочных и шпаклевочных составов осуществляется через красконагнетательные бачки, от которых через шланги под давлением подается к пистолету-краскораспылителю. Шпаклевочный состав подается к пневматическому шпателю.

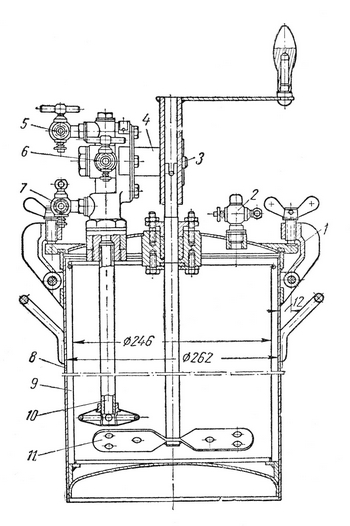

Рис. 3. Красконагнетательный бачок О-25

(1— крышка съемная; 2 — краник воздухоспускной; 3— регулирующий винт редуктора; 4 — редуктор с манометром; 5,6,7— краны со штуцерами для воздушных шлангов пистолетов, для воздушного шланга от компрессора для материальных шлангов пистолетов; 8 — корпус бачка; 9 — сменное ведро; 10— трубка краско-нагнетательная с фильтром; 11 — мешалка ручная со съемной рукояткой)

Шпаклевконагнетатель И. И. Черенкова и Г. И. Фефербойма

Рекомендуется применять для подачи густой шпаклевки.

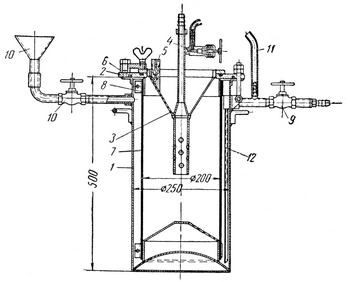

Рис. 4. Шпаклевконагнетатель конструкции Г. И. Фефербойма и И. И. Черенкова

(1 — бачок металлический; 2 — крышка с кольцом; 3 — крышка с конусом и трубками (приемной, с отверстиями и нагнетательной); 4 — клапан игольчатый; 5 — воздушник, выпускающий воздух из резиновой емкости; 6 — затвор поворотный для закрепления крышки; 7— емкость резиновая; 8 — стяжка закрепляющая резиновую емкость; 9, 10 — краны с трубкой и штуцером, с трубкой и воронкой; 11— шланг резиновый; 12 — трубка для промывания шланга водой)

Пистолеты-краскораспылители

Пистолеты-краскораспылители воздушного распыления используются для нанесения вязких красочных (масляных, нитрокрасок и клеевых) и шпаклевочных составов (рис. 5). Распылительные головки пистолетов делятся на два типа, в зависимости от смешивания краски с воздухом: когда смешивание происходит внутри и вне головки.

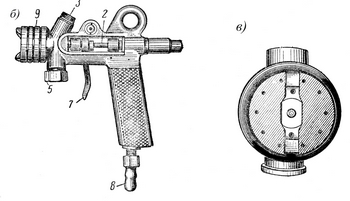

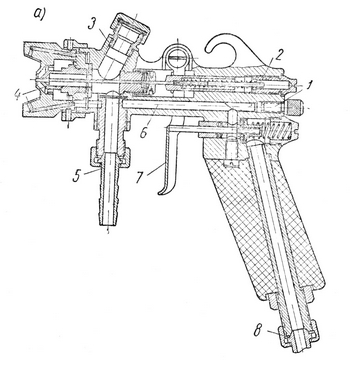

Рис. 5. Пистолеты-краскораспылители

(а — пистолет-краскораспылитель О-45; б — пистолет-краскораспылитель О-19; в — распылительная головка пистолета О-31;

 1 — штифт, регулирующий с подачу сжатого воздуха к головке; 2 — игла запорная; 3 — патрубок устанавливающий наливной стакан; 4 —сопло материальное; 5 — штуцер материальный; 6 — канал подвода сжатого воздуха к головке; 7— курок; 8 — штуцер воздушный; 9 — распылительная головка бачка, для нанесения пневматическим шпателем густой шпаклевки)

Используя удлиненную трубку 1,1 м, с помощью пистолета-краскораспылителя производят окраску малодоступных мест и помещений 3,5 м, установка лесов при этом не требуется.

Пистолет-краскораспылитель 0-45

Благодаря своей универсальности имеет преимущества поэтому широко распространен. Краска может смешиваться с воздухом по принципу внешнего и внутреннего смешивания. В комплекте несколько сменных головок, которые могут давать круглые и плоские струи. Ширина факела определяется числом отверстий в головках.

Пистолет-краскораспылитель 0-18

Используется для окрашивания оконных переплетов, радиаторов и других малых поверхностей. Производительность пистолета О-18 15—50 м²/час, остальных пистолетов — 70—110 м²/чac.

Производительность пистолетов-краскораспылителей определяется характером красочного состава, диаметром сопла и формой факела. Для обработки больших поверхностей можно повысить производительность.
