Печи
Корпус печи (массив печи) состоит из топливника и дымооборотов (каналов, по которым движется разогретый воздух и газ).
Конструкция печи зависит от сжигаемого топлива в топливнике, требований к обогреву помещения и силы тяги в трубе.
Дымообороты - это каналы, увеличивающие внутреннюю поверхность печи. Они необходимы для накапливания тепла массивом печи и передачи тепла наружной поверхностью. Стенки дымооборотов делают толщиной в ½ или ¼ кирпича, ширина каналов должна быть кратна размерам кирпича или ½ кирпича.

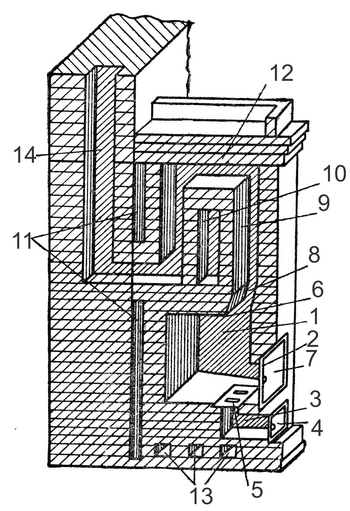

Рис. 301. Схема отопительной печи
(1 — топливник; 2 — топочное отверстие; 3 — поддувало; 4 —поддувальная дверца;5 — решетка колосника; 6 — потолок или свод топливника; 7 — топочная дверца; 8 — хайло; 9 — дымовые каналы; 10 — воздушная камера; 11 — отступка; 12 —перекрыша; 13 — шанцы; 14 — дымоход)
Размеры печи для каждого помещения рассчитывают исходя из размеров помещения.
Таблица 1. Ориентировочные объемы отопительных печей в м3 для обогрева 10 м3 помещения
|
Место печи и особенности, этаж помещения |
Размер печей в м3 | ||
|
круглые печи |
прямоугольные печи |
угловые печи | |
|
Печи на нижнем этаже: |
|||
|
одна наружная стена |
0,066 |
0,07 |
0,08 |
|
две наружные стены |
0,1 |
0,11 |
0,12 |
|
три наружные стены |
0,14 |
0,18 |
0,1 |
|
Печи на средних этажах: |
|||
|
одна наружная стена |
0,06 |
0,062 |
0,066 |
|
две наружные стены |
0,085 |
0,09 |
0,1 |
|
три наружные стены |
0,12 |
0,125 |
0,135 |
|
Печи на верхних этажах зданий: |
|||
|
одна наружная стена |
0,08 |
0,083 |
0,085 |
|
две наружные стены |
0,1 |
0,11 |
0,12 |
|
три наружные стены |
0,13 |
0,135 |
0,14 |
