По статической схеме балка с перекрестной стенкой является многораскосной фермой с растянутыми нисходящими от опоры и сжатыми восходящими раскосами, составляющими стенку. Поэтому стенка не воспринимает нормальных усилий, которые целиком воспринимаются поясами. Стенка работает на сдвигающие усилия, возникающие между стенкой и поясами при изгибе балки.
Расчет двутавровых балок состоит в подборе сечений поясов, расчете стыка нижнего пояса, определении числа гвоздей, прикрепляющих пояса к стенке, и проверке сечения стенки по наибольшему сжимающему усилию в ее досках.
Максимальное растягивающие усилие в нижнем поясе: Nмакс=M/h0,
где М — изгибающий момент в месте возникновения Nмакс;
ho— расстояние в том же месте между центрами поясов ho= h—hп ,
h — полная высота балки;
hп ≤ h/4 — высота одной доски пояса.
Для двускатных и односкатных балок (рис. 1, б и в) сечение с Nмакс находится на расстоянии хм от опоры с меньшей высотой. Если нагрузка распределена равномерно
хм = (ho'/tg α)∙(√1+tgα (l/ ho')-1)
Здесь ho'— высота балки между центрами поясов на опоре с меньшей высотой;
tgα—тангенс угла наклона верхнего пояса к нижнему;
l — пролет балки.

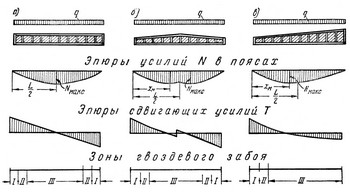

Рис. 1. Эпюры нормальных и сдвигающих усилий и зоны гвоздевого забоя в балках с перекрестной стенкой
(а — балка с параллельными поясами; б — двускатная балка; в — односкатная балка)
Необходимое сечение нижнего пояса Fбр = Nмакс/Rрасч∙0,8
здесь коэффициентом 0,8 предварительно учитывается ослабление сечения нагелями в стыке;
Rрасч - расчетное сопротивление растяжению для элементов, имеющих ослабления в расчетном сечении.
Верхний пояс принимается такого же сечения, что и нижний, и проверяется на продольный изгиб из плоскости балки с расчетной длиной, равной расстоянию между прогонами кровли и без учета взаимной связи между обеими поясными досками.
Гвозди, соединяющие пояса со стенкой в балках с параллельными поясами, рассчитываются на сдвигающее усилие (на единицу длины пояса): Т'= Q S/ J = Q∙ [Fп(ho/2)]/[2 Fп(ho/2)2]= Q/ ho
Для балок с наклонным верхним поясом учитывается уменьшение (или увеличение) доли поперечной силы. Расчетная формула имеет вид: Т'= Q/ ho ± ΔQ/ ho,
где ΔQ =Ntgα, α — угол наклона верхнего пояса.
N = M/ ho , ΔQ = M/ ho tgα и Т'= Q/ ho ± M/ [(ho )2tgα] ,
Знак минус — для двускатных балок, а для односкатных на участке от опоры с меньшей высотой до сечения, где Q = 0.
Необходимое число двухсрезных гвоздей на единицу длины пояса определяется по наибольшему из следующих значений:
nгв= Т'/[0,8(Тгв,а+Тгв,а1)]
nгв= Т'/[0,8(2Тгв,с)]
nгв= Т'/[0,8(Тгв,и+Тгв,а1)]
где Тгв,а —расчетная несущая способность одного среза гвоздя по смятию в поясной доске толщиной а;
Тгв,а1— то же. по смятию в защемленной части а1 гвоздя во второй поясной доске;
Тгв, с —то же по смятию в толще с перекрестной стенки;
Тгв, и —то же по изгибу гвоздя.
0,8 — коэффициент, учитывающий то, что стенка состоит из отдельных досок в щели между которыми могут попадать гвозди.
Проверка устойчивости из плоскости балки сжатых досок стенки производится в середине опорной панели. Усилие в одной доске стенки (рис. 2, а) D= b∙Т1/sin 2β
Проверка устойчивости доски: σ=D/Fφ ≤Rc , где F — площадь поперечного сечения одной доски;

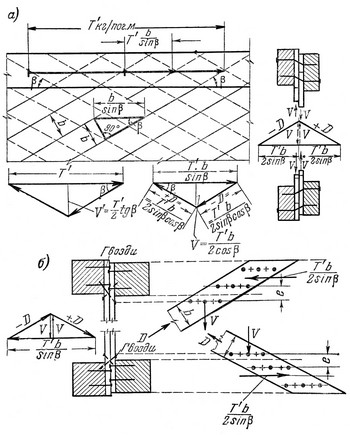

Рис. 2. К расчету двутавровой гвоздевой балки с перекрестной стенкой
Полустенки при сборке скрепляются друг с другом вдоль внутренних кромок поясов гвоздевым забоем, который воспринимает вертикальные усилия и рассчитывается на единицу длины забоя на усилие (рис. 2, б)
V' = 0,5 Т'tgβ.
