Ребристые складки

Ребристые складки состоят из наклонных плоских граней и поперечных жестких диафрагм — ребер жесткости (рис. 1). Опорами складки служат торцовые стены. Пролетом складки L является расстояние между осями торцовых стен; шириной складки В называется расстояние между гранями складки понизу в поперечном ее сечении.

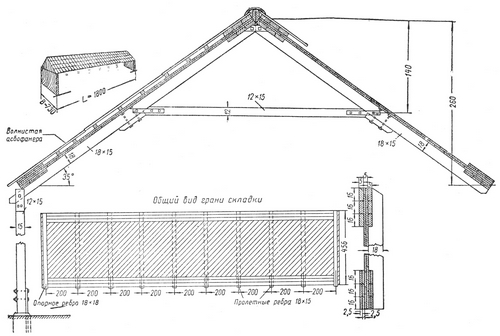

Рис.1. Ребристая гвоздевая складка пролетом 18 м.

Покрытия складчатой формы могут применяться в виде отдельно стоящих симметричных складок для прямоугольных в плане зданий: гаражей, складских зданий, навесов и т. д. преимущественно в тех случаях, когда в продольных стенах здания должны быть большие проемы.

Возможны и осуществлены также складки в виде многорядовых по ширине и многопролетных по длине сочетаний симметричных складок с промежуточными опорами на колоннах. Однако в этом случае конструкция складок усложняется в связи с большой нагрузкой, создаваемой снеговыми мешками между складками. Грань складки представляет собой двутавровую балку на гвоздях с перекрестной стенкой (рис. 1); она может быть выполнена и в виде клееной или клеефанерной балки. Кровлю по граням ребристой складки рекомендуется делать из плоских или волнистых листов асбестофанеры.

Ребра, обеспечивающие поперечную жесткость складки, ставятся на расстоянии 1,5 - 3 м друг от друга.

Для уменьшения поворота граней, вызываемого односторонней нагрузкой, по краю одной грани складки у каждого ребра ставятся вертикальные стойки, шарнирно соединенные с ребрами и фундаментами.

Возведение ребристых складок производится на поддерживающих лесах. Используя при сборке жесткие поперечные ребра, можно ограничиться устройством лесов по нижним концам ребер.
