Ребристые своды-оболочки
Свод-оболочка это покрытие цилиндрической формы, опирающееся на торцовые стены. Обладает свободой смещения продольных краев.
Отличается от остальных сводов опертых на продольные стороны отсутствием распора, поэтому в них нет необходимости устраивать затяжки или контрфорсы.
Нормальной схемой ребристого свода-оболочки является однорядовое решение с продольным расположением оси свода-оболочки.
В зданиях большой длины могут применяться многорядовые своды-оболочки при расположении их в поперечном направлении по отношению к продольной оси здания. Недостатком многорядовых конструкций является большая нагрузка, создаваемая снеговыми мешками между соседними оболочками.
В сводах-оболочках не следует устраивать прорезы в шелыге для световых фонарей в связи с трудностью обеспечения устойчивости верхнего пояса. При наличии продольных стен рекомендуется устройство горизонтального открылка, отодвинутого от края свода-оболочки для возможности свободного опускания свода под нагрузкой (рис. 1).

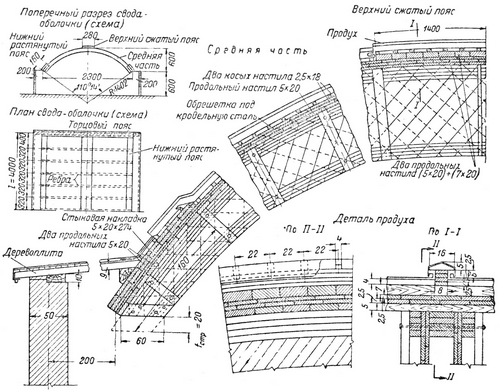

Рис. 1. Ребристый свод оболочка пролетом 40 м шириной 27 м
Своды-оболочки с соединением отдельных элементов на гвоздях являются конструкциями построечного изготовления; при рациональном проектировании они просты в изготовлении и не требуют высококвалифицированных рабочих.
Возможно выполнение сборного свода-оболочки из клееных и клеефанерных щитов.
Своды-оболочки могут применяться в качестве покрытий для прямо угольных в плане зданий — ангаров, гаражей, навесов и т. д., преимуществен, но в тех случаях, когда необходимо иметь свободный проем по всей длине здания.
Свод-оболочка (рис. 1) состоит из дощатых клееных ребер или ребер со сплошной или решетчатой стенкой на гвоздях, расставленных через 2—6 м друг от друга, и уложенного по ним одного слоя продольного и двух слоев косого настила. По краям и в шелыге свода возникают наибольшие растягивающие и сжимающие усилия, для воспринятая которых устраиваются растянутый и сжатый пояса из нескольких слоев продольных досок. Все элементы сводов-оболочек соединяются между собой гвоздями.
В продольном направлении жесткость определяется большим моментом инерции поперечного сечения всего свода-оболочки, а в поперечном направлении жесткость свода определяется жесткостью ребер. Ребра препятствуют горизонтальному смещению краев свода-оболочки от вертикальных и горизонтальных нагрузок (собственный вес, снег, ветер) и обеспечивают неизменяемость контура поперечного сечения оболочки.
Стыки досок продольных и косых настилов делаются вразбежку с перепуском на 1/2 или на 1/3 длины доски. Перекрытие стыков растянутого двухслойного настила может быть выполнено при помощи боковых накладок, располагаемых в пределах между ребрами (рис. 1).
