Сборка металлодеревянных фермы с верхним поясом из балок Деревягина

Сборка металлодеревянных ферм с верхним поясом из балок Деревягина производится на подкладках, расположенных в одной плоскости. Балки верхнего пояса ферм должны плотно соприкасаться в стыках, для чего следует производить их приторцовку путем пропиливания по плоскости соприкасания балок.

Элементы ферм с верхним поясом из балок на пластинчатых нагелях и из досок на клею изготовляются по шаблонам, выполненным по заводским чертежам.

Деревянные элементы клееных ферм изготовляются в цехах клееных конструкций, в которых может быть обеспечена требуемая технология склейки. После изготовления балок на пластинчатых нагелях или клееных блоков и элементов решетки концы их обрезаются по шаблону в соответствии с формой примыкания в узлах и стыках.

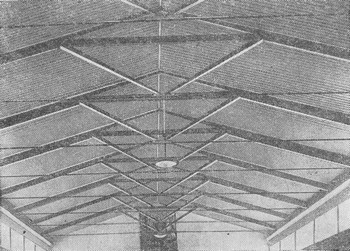

Рис. 1. Общий вид треугольных ферм пролетом 18 м с ригелем и раскосами в покрытии здания

На рис. 1. показан общий вид треугольных ферм пролетом 18 м в покрытии здания.

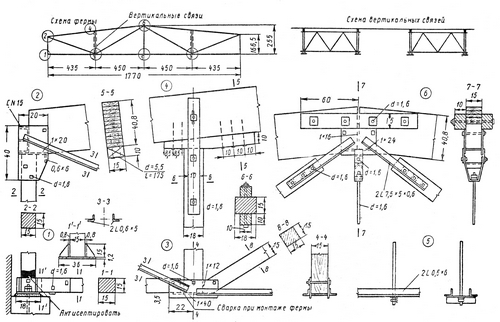

Рис. 2. Пятиугольная крупнопанельная ферма пролетом 17,7 м с клееным верхним поясом

На рис. 2. показана конструкция крупнопанельной пятиугольной фермы, верхний пояс которой выполнен из клееных блоков. Фермы этого типа разработаны для пролетов от 12 до 24 м (Фермы разработаны в проектно-конструкторской конторе Индустройпроект Н. П. Птицыным); они применяются в покрытиях промышленных зданий с наружным отводом воды без фонарей верхнего света. Для уменьшения числа монтируемых элементов и лучшей устойчивости ферм из плоскости, что особенно важно при их монтаже, верхний пояс выполнен неразрезным на длине двух панелей. Опорный и средний узлы решены с эксцентрицитетом с целью получения разгружающих изгибающих моментов, уменьшающих величины моментов от нагрузки как в середине панелей, так и на опоре в 1/4 пролета.

Нижний пояс и растянутые раскосы выполнены из парных уголков. Все сжатые деревянные элементы в узлах уперты в диафрагмы из металла, приваренные между фасонками узлов нижнего пояса. Для воспринятия растягивающих усилий деревянные раскосы скреплены с фасонками при помощи болтов.

Средний верхний узел решен аналогично среднему узлу металлодеревяиной фермы из брусьев.
Фермы соединены между собой попарно вертикальными связями во избежание выхода узлов 3 нижнего пояса из плоскости фермы.
