Сборка многоугольных ферм

Заготовка отдельных элементов ведется по шаблонам, а сборка многоугольных ферм производится обычно в горизонтальном положении на подкладках.

Для точного соблюдения заданной расстановки болтовых отверстий рекомендуется применение при сборке ферм кондукторного шаблона (рис. 2). Шаблон делается из сухой прямослойной доски и снабжается точеными кондукторами (рис. 3), плотно охватывающими конусный патрон электросверлилки (рис. 4), фиксирующей точное положение и направление сверла.

Рис. 1. Узел верхнего пояса многоугольной фермы с металлическим вкладышем

Плотное примыкание косяков друг к другу может быть заранее обеспечено приторцовыванием косяков при помощи специального верстака (рис. 5). На верстаке, представляющем собой жесткую раму, устроены упоры. К этим упорам клиньями прижимаются обрезанные по шаблону и перенумерованные смежные косяки таким образом, чтобы косяки примыкали друг к другу под постоянным, заданным в проекте углом. После заклинивания косяков ручной пилой пропиливают стыковой шов и затем ударами с обоих торцов сближают концы косяков до плотного их соприкосновения в стыке.

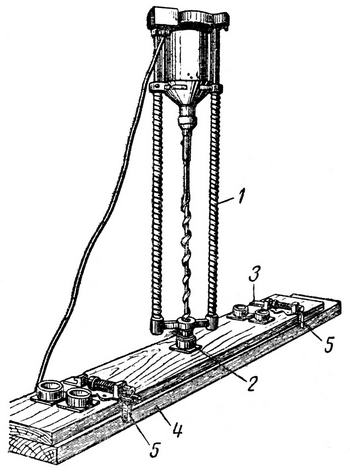

Рис. 2. Кондукторный шаблон
(1 — электросверлилка; 2 — средний кондуктор; 3 — неподвижные лапки, обеспечивающие совмещение плоскостей кромки шаблона с маячной кромкой обрабатываемой доски;

4 — обрабатываемая доска; 5 — подвижные пружинные лапки)

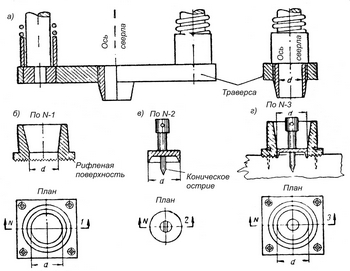

Рис. 3. Конусный патрон

(а - для кондукторного сверления; б — кондуктор; в — керн лля установки кондуктора; г — крепление кондуктора шурупами к доске шаблона)

В приторцованном и заклиненном шве при помощи кондуктора просверливается отверстие для центрового болта. Предварительно в косяки закладываются монтажные болты с двумя гайками. Узловые накладки надеваются на болты с обеих сторон, в накладках предварительно просверливаются отверстия с лицевой стороны для болтов, на тыльной стороне – центровое отверстие. Затем просверливается отверстие на тыльной накладке. Узел разбирают и проводят сборку многоугольной фермы, устанавливая раскосы и стойки.

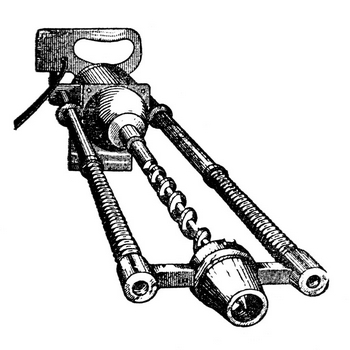

Рис. 4. Электросверлилка, оборудованная конусным патроном для кондукторного сверления

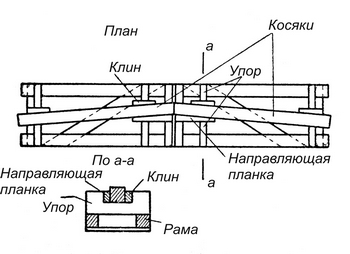

Рис. 5. Верстак для приторцовки косяков

Оснастка раскосов и стоек заранее прикрепляемыми узловыми планками осуществляется на верстаке; положение узловых болтов точно фиксируется с помощью штырей на обоих концах элемента (рис. 6).

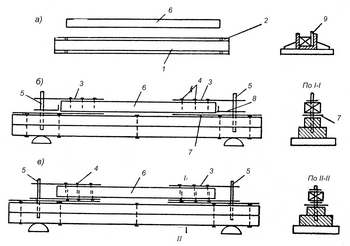

Рис. 6. Пример заготовки раскоса или стойки фермы на верстаке
(а — обрезка концов заготовки на верстаке 1 с прорезями в бортах 2; б — прикрепление стальных планок 3 к концам раскосов гвоздями 4; положение планок фиксируется с помощью двух центровых маячных штырей 5;

в — поворот элемента 6 фермы относительно его продольной оси на 180°, посадка его на маячные штыри, постановка на них планок и крепление их гвоздями к элементу фермы;

7 — стальной лист, фиксирующий положение маячных штырей; 8 — ограничитель; 9 — клинья)
