Слуховые окна

Слуховые окна служат для освещения и проветривания чердака, выхода на крышу здания. Слуховые окна располагаются, как правило, на длинных скатах крыш, расстояние между слуховыми окнами 15-20 м. Располагают на 1-1,2 м выше чердачного перекрытия.

Слуховые окна различают по форме: прямоугольные, конические и треугольные (рис. 1).

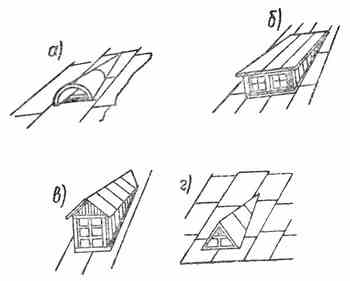

Рис. 1. Формы слуховых окон

(а - коническая; б и в – прямоугольная; г - треугольная)

Устройство слухового окна

К двум соседним стропилам прикрепляются два поперечных ригеля (бруски 8×12 см или двойные доски 4×12 см), к которым крепят каркас, из брусков 7×7 см и обшивают досками толщиной 2,5 см. Сверху слуховое окно покрывается обрешеткой, такой же какой сделан скат крыши (рис. 2).

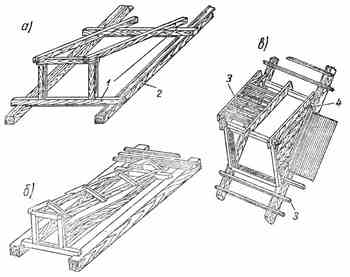

Рис. 2. Каркасы прямоугольных слуховых окон

(а - односкатного; б-двускатного; в - обшивка прямоугольного слухового окна; 1 - ригель; 2 - стропила; 3 - обрешетка; 4 – обшивка досками)

Размеры проема слухового окна: по ширине не менее 55 см, по высоте 75 — 90 см.

Переплеты слуховых окон должны иметь жалюзи.
