Строительный подъем

Фермам с деревянным нижним поясом придают при заготовке и сборке для предотвращения провисания строительный подъем (производственный выгиб) в направлении, противоположном действию нагрузки (рис. 1). Для определения очертания и величины строительного подъема вычисляют укорочения и удлинения всех ее элементов, ожидаемые в результате всех видов деформаций стержней и сопряжений при длительном действии нагрузки. Затем определяют прогибы узлов нижнего пояса относительно опор путем построения диаграммы перемещений от найденных деформаций элементов.

Строительный подъем целесообразно осуществлять при заготовке — путем укорочения растянутых стержней и удлинения сжатых стержней (по спецификации в точных размерах в соответствии с расчетом).

При сборке первоначально производится прямолинейное стыкование поясов и последующий выгиб их на бойке в соответствии с геометрической формой фермы, выгнутой в направлении, противоположном действию нагрузок.

Фермам со стальным нижним поясом во избежание неприятного для глаза прогиба под нагрузкой придают строительный подъем f_стр не менее 1/200 пролета путем излома оси нижнего пояса в одном или в двух местах. При устройстве нижнего пояса из профильной стали возможно придание ферме строительного подъема путем выгиба нижнего пояса .

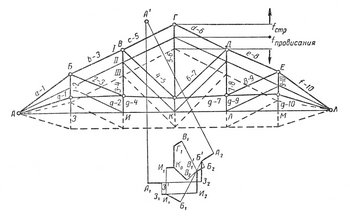

Рис. 1 Схема строительного подъема треугольной фермы

(I — сборочная схема по спецификации с учетом строительного подъема; II — расчетная схема (в эксплуатации); III — предположительная, определяемая расчетом (путем построения диаграммы перемещений) схема провисания фермы при отсутствии строительного подъема)

Если верхний пояс металлодеревянных ферм сконструирован из составных балок на пластинчатых нагелях, то каждой из них заранее придается строительный подъем.

Отдельные элементы ферм изготовляют с учетом строительного подъема, при этом расчетная высота фермы должна остаться неизменной.

При определении расчетных усилий в элементах фермы искажение геометрического очертания строительным подъемом при малых значениях последнего (~ 1 /200 пролета) не учитывается, поскольку предполагается, что впоследствии под нагрузкой ферма вернется к своему проектному очертанию.
