Технологии склеивания
Склеивать деревянные элементы следует под давлением 3—5 кг/см2 клеевого шва. Выдержка при таком давлении в зависимости от формы элемента (прямолинейной или криволинейной) и температуры в помещении колеблется от 4 до 24 час Давление, однажды достигнутое, не должно снижаться до окончания процесса твердения клея в шве.
Прижим, необходимый по технологии склеивания для плотного сплачивания склеиваемых элементов, можно обеспечивать при помощи специальных прессов или винтовых вайм, завертываемах до заданного давления электрогайковертами.
При изготовлении простейших конструкций типа двутаровых балок из досок (рис. 1) и при незначительном объеме производства клееных конструкций возможно применение «гвоздевой запрессовки»; при этом следует особое внимание обращать на тщательность предварительного высушивания склеиваемых пиломатериалов: производственная влажность древесины должна быть существенно ниже эксплуатационной, в противном случае гвозди будут служить не связями, а распорками, способствующими расслоению пакета досок при эксплуатационной усушке древесины.

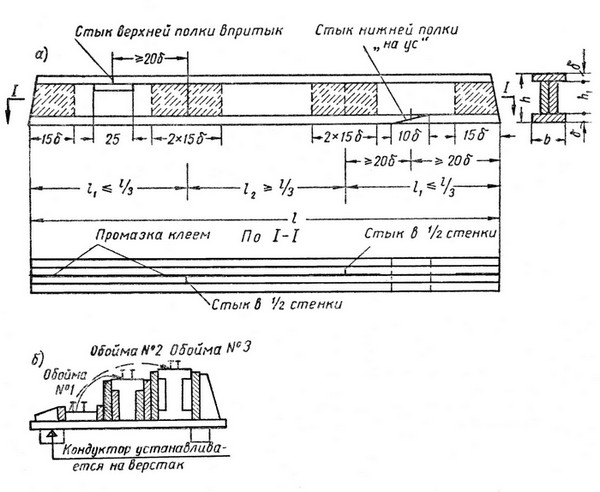

Рис. 1. Клееная двутавровая балка (а) из четырех досок. Приклейка (б) поясов к стенке в простейшем кондукторе при гвоздевой запрессовке
При массовом производстве в целях повышения производительности целесообразно деталь, склеиваемую фенолформальдегидными клеями, подогревать до 60°; это позволяет сокращать срок выдержки под давлением до 1—3 час.
По технологии склеивания для приклейки к древесине стальных элементов применяют универсальные клеи БФ 2 и БФ-4. Приклейку стальных деталей производят в прессах под давлением 10—15 кг/см2 при температуре 130—140°; продолжительность склейки 1,5—2 часа для жидких клеев (с повышением температуры ступенями: 60, 90, 140°) и 1 час для пленочных клеев при температуре 140°.
Для склейки следует применять пиломатериал толщиной не более 5 см, с влажностью, соответствующей эксплуатационной равновесной влажности древесины, но не более 15%- Склеиваемые поверхности должны пройти машинную строжку не более чем за 12 час. до склейки во избежание коробления и запыления их после строжки.
При компоновке сечений многослойных элементов следует принимать меры к тому, чтобы предотвратить возникновение отдирающих напряжений (растяжения поперек клеевого шва) в случае усушечного коробления досок (рис. 2).
Рис. 2. Правильная (a) и неправильная (6) укладка досок в многослойных клееных пакетах (учет возможности коробления досок от усушки
В помещениях, где производят склейку, должно быть обеспечено постоянство температуры (не ниже 16°) и влажности воздуха.
Применение в клееных конструкциях древесины с влажностью более 15% приводит к расслаиванию элементов. Расслаивание может обнаружиться по прошествии нескольких недель или даже месяцев.
Клееные деревянные конструкции должны изготовляться в соответствии с требованиями технологий склеивания, действующих инструкций и только в заводских условиях при систематическом контроле качества склейки, клеев и их компонентов в лаборатории.
Расчет элементов клееных дощатых конструкций разного профиля сечения и очертания по существу не отличается от расчета монолитных деревянных конструкций цельного сечения; его производят в основном по нормам расчета цельных деревянных конструкций заводского изготовления.
