Топливник

Топливник устраивается таким образом, чтобы были созданы наилучшие условия для горения топлива. Этой цели служит особая форма, размеры самого топливника, колосниковая решетка (для подвода воздуха к горящему топливу), иногда делают специальные отражательные сводики для горячего воздуха.

Сила тяги обеспечивается положением топочной и поддувальной дверец. Для сжигания 1 кг топлива требуется воздуха:

• для дров - 7,6 м³,
• для торфа - 7,8 м³,
• для каменного угля —15 м³.

Топочная дверца ставится выше колосниковой решетки на один ряд, что позволяет предотвратить выпадение горящего угля.

Конструкция топливника зависит от вида топлива.

Топливник для сжигания дров (рис. 1), предложенный проф. В. М. Чаплиным, состоит из неглубокой сводчатой шахты, на дне которой колосниковая решетка. Высота сводов - 1 м. Дрова укладываются слоем 30-35 см.

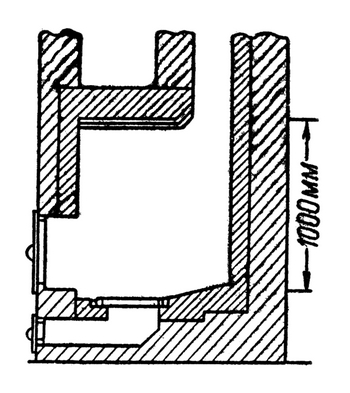

Рис. 1. Топливник для дров

Топливник для каменного угля (рис. 2) – неглубокая шахта с колосниковой решеткой и отражательным сводом.

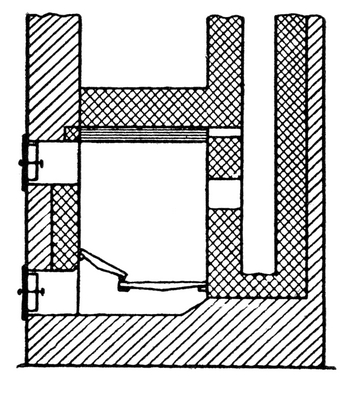

Рис. 2. Топливник для каменного угля

Топливник для многозольного угля и влажного бурого угля (рис. 3) состоит из наклонного пода (дно топливника), который заканчивается колосниковой решеткой.

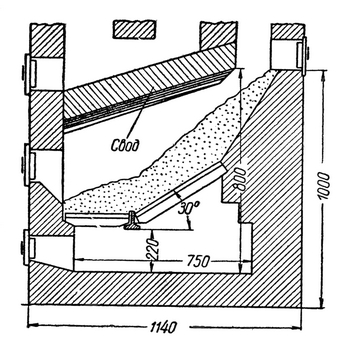

Рис. 3. Топливник для бурого угля

Топливник для торфа (рис. 4) – топка в виде шахты, 2 колосниковые решетки, одна расположена горизонтально, вторая наклонно, прозоры 8 - 10 мм.

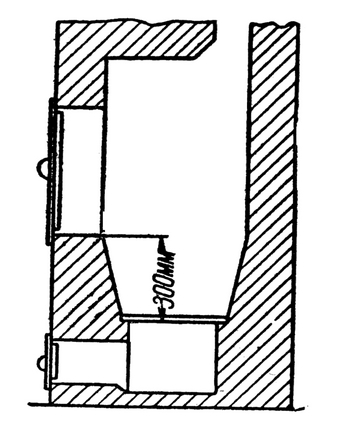

Рис. 4. Топливник для торфа

Замечено, что торф влажностью 25-28 % хорошо горит в топливниках для дров. Для торфа с более высокой влажностью требуется топливник с шахтной топкой, загрузка осуществляется в 2 приема, сначала торф кладут на нижнюю решетку и зажигают, после загорания первой порции закладывается вторая порция торфа.

Торф с влажностью 25-30% хорошо сгорает в топливниках, предназначенных для дров. Для торфа с влажностью выше указанной необходим топливник с шахтной топкой, который при топке загружают в два приема. Первую порцию торфа кладут на нижнюю решетку и зажигают; когда она разгорится, закладывают вторую порцию торфа.

Рис. 5. Печь с теплоотдачей 2 000 ккал/час

(двойная штриховка обозначает огнеупорный кирпич)

При использовании в печи газового топлива не требуется сложного переоборудования топливника. Горелка устанавливается в зольник, колосниковая решетка убирается. Газ подается в стальных трубах (диаметр труб 13-19 мм). Устанавливается запорный кран, на высоте 1,6 м от пола и регулировочный кран непосредственно у горелки.

В печах отапливаемых 1-2 раза в сутки (по периодическому режиму) устанавливаются горелки 2-х типов: автоматическая горелка и со специализированной головкой.

Для установки автоматической горелки требуется переделка товочной или поддувальной дверцы – вырезается отверстие для самой горелки и наверху 6 отверстий по 20 мм для подачи дополнительного воздуха в топливник.

«Саратовская» горелка с головкой АКХ, изготавливается из алюминиевого литья в виде трубы диаметром 57 мм, в которой три ряда отверстий.
