Трехшарнирные арки

Две наклонно поставленные балки Деревягина, скрепленные в коньке и соединенные понизу стальной затяжкой, образуют трехшарнирную арку из балок Деревягина (рис. 1) пролетом 8-12 м при отношении f/l = 1/2:1/8. При дальнейшем увеличении пролета требуется применение балок, длина которых превышает нормальный сортамент брусьев.

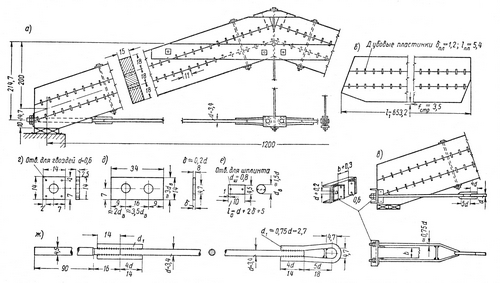

Рис. 1. Трехшарннрная арка Деревягина
(а — общий вид; б — монтажный элемент верхнего пояса (в средней части балки на длине 0,2∙l₁=130см пластинки не ставить);

в — вариант опорного узла; г — опорная шайба; д — стыковая накладка; е — валик; ж — затяжка)

Арка из балок Деревягина является типичным примером сборной конструкции индустриального изготовления. Она состоит из малого числа крупных блоков (балки, затяжки), легко транспортируемых и собираемых на постройке.

Затяжка выполняется из профильной или круглой стали. Соединение затяжки из круглой стали с опорным башмаком или шайбой производится, чтобы не ослаблять ее сечение, или с помощью приваренного коротыша из круглой стали большего, чем затяжка, диаметра (рис. 1), или с помощью петли. Последнее предпочтительнее, так как не ослабляет балок в опорном узле, хотя и требует большего расхода стали.

В коньковом узле стык балок перекрывается деревянными накладками, обеспечивающими монтажную жесткость узла.

Взаимный упор балок в коньковом узле, а также упор их в башмаки опорных узлов производится частью сечения с таким расчетом, чтобы нормальная сжимающая сила проходила ниже оси балки. Возникающий при этом изгибающий момент от внецентренного приложения нормальной силы обратен по знаку моменту от поперечной нагрузки, благодаря чему расчетный момент в балках уменьшается. Схемы упора балок приведены на рис. 2.

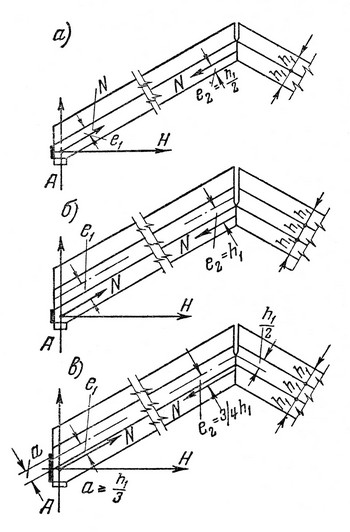

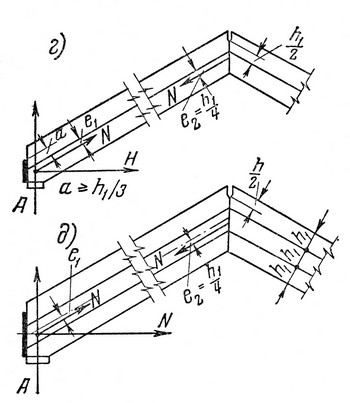

Рис. 2. Схемы упора полуарок в коньковых и опорных узлах
(а и б — упор нижним брусом; в — упор нижним и средним брусьями; г и д — упор всеми брусьями)
