Трехшарнирные арки из брусчатых многоугольных ферм
Трехшарнирные арки из многоугольных брусчатых ферм со стальными затяжками или с передачей распора непосредственно на фундаменты являются конструкциями индустриального изготовления и применяются при пролетах 20 - 40 м.

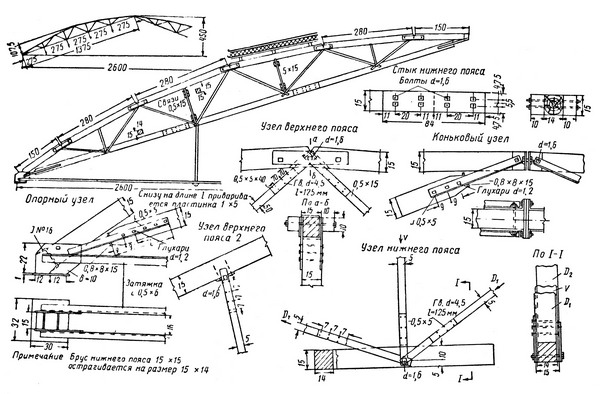

Рис. 1. Трехшарнирная арка пролетом 26 м из брусчатых многоугольных ферм
Верхний и нижний пояса ферм полуарок выполняют из брусьев (рис. 1). Узловыми сопряжениями являются стальные планки на нагелях и гвоздях, применимых в связи с малыми усилиями в элементах решетки. Устойчивость нижнего пояса ферм из плоскости конструкции обеспечивается поперечными связями; расстояние между ними принимается, как правило, равным удвоенной длине панели нижнего пояса.
В остальном конструкция ферм полуарок аналогична конструкции металлодеревянных многоугольных брусчатых ферм.
Трехшарнирные арки из серповидных ферм
В тех случаях, когда необходимо увеличение свободного пространства внутри здания большого пролета, применяют трехшарнирные арки из серповидных ферм. При проектировании этих арок можно руководствоваться правилами, данными выше для трехшарнирных арок из сегментных ферм.
Особенностью арок этого типа является устройство обоих поясов из гнутых брусков и работа этих поясов на изгиб от внецентренного приложения осевого усилия вследствие кривизны поясов.
Стыки отдельных брусков нижнего пояса размещаются вразбежку с взаимным их перекрытием и постановкой необходимого числа связей. Изгибающие моменты в основном воспринимаются ребровыми прокладками из досок, соединяемых горизонтальными гвоздями с арочными поясами.
