Висячие стропила

Когда в здании нет внутренних опор, то используют висячие стропила (рис. 1). Висячие стропила состоят из двух ног и затяжки. Конструкция висячих стропил зависит от величины пролета. Когда пролет небольшой, затяжку заменяют ригелем. При больших пролетах затяжка, как правило, провисает, ноги — прогибаются.

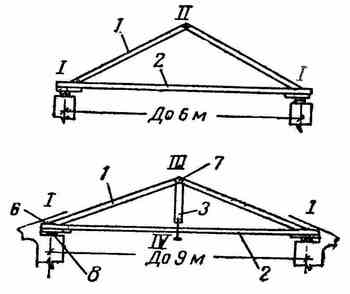

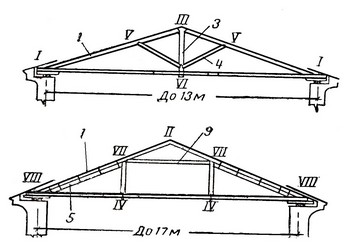

Рис. 1. Висячие стропила

(1 — нога; 2— затяжка; 3 —бабка; 4 —подкос; 5 —подмога; 6 — опорный узел; 7 — коньковый узел; 8 — опорная подкладка; 9 — ригель, I-VIII - узлы)

Пролеты до 9 м: стропила поддерживаются вертикальным брусом, называемым бабкой, в его верхний конец крепят скобами или хомутами концы стропильных ног. Бабка с затяжкой крепится при помощи хомута.

Пролеты до 13 м: стропильные ноги усиливаются подкосами, которые нижними концами опираются в бабку, а верхними — в стропильную ногу, между опорами длина стропильной ноги не должна превышать 5,5 м.

Пролеты до 17 м: в нижней части висячих стропил стропильные ноги усиливают подмогами, в верхней используется шпренгельная система, когда затяжка крепится к двум бабкам, между ними устанавливается ригель.
