Возведение кружально-сетчатых сводов
Применение кружально-сетчатых сводов, которые являются сборными конструкциями и составлены из стандартных элементов (косяков), дает возможность максимально механизировать производство работ.
Большая часть работ по изготовлению косяков может выполняться на деревообрабатывающем предприятии строительного треста или на заводе. Перед возведением кружально-сводчатые своды собирают в условиях строительства. В процессе изготовления косяки должны сравниваться с заранее заготовленным точным шаблоном. Отклонения от проектных размеров допускаются не более 1 мм.
Сборка сетки безметального кружально-сетчатого свода системы Песельника производится следующим образом.
Предварительно на земле около пяты торцовой арки собирается из косяков участок сетки свода (рис. 1).

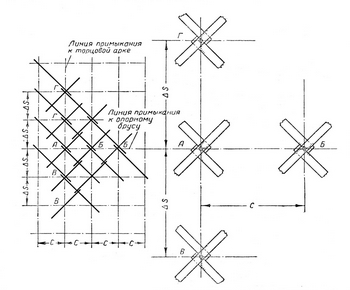

Рис. 1. Монтажный участок сетки для кругового свода системы Песельника
По центрам узлов, намечаемых в точках А, Б, В и Г, прочерчиваются по рейке линии АБ и ВГ. По прочерченным линиям производятся сквозные пропилы сетки в узлах. Направление пропила должно быть перпендикулярно нижней грани сквозного косяка. Полученные в результате пропила части монтажного участка АБГ и АБВ являются угловыми частями свода у пят начальной торцовой арки. Часть БАГ переносится и ставится по левому настенному брусу, часть БАВ — по правому. Отрезанные косяки монтажного участка служат шаблонами для всех остальных косякоз примыканий к настенным брусьям и к торцовой арке.
После переноски монтажных участков и пришивки косяков гвоздями (по два гвоздя на косяк) к торцовой арке и настенному брусу производится дальнейшая сборка кружально-сетчатого свода симметрично от обоих настенных брусьев к коньку свода.
Для поддержания сетки свода во время сборки применяются обычные инвентарные подмости, легкие передвижные подмости-леса, отдельные подпорки из жердей или металлических труб. Устройство стационарных лесов не требуется.

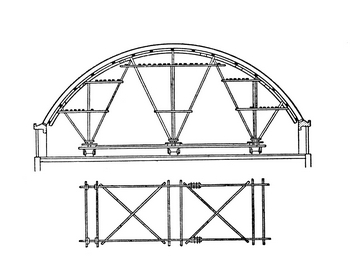

Рис. 2. Схема передвижных лесов для сборки кружально-сетчатого свода
На рис. 2 показаны передвижные подмости для сборки кружально-сетчатого свода большого пролета.
Своды на болтах собираются обычно из заранее заготовленных основных косяков и косяков, примыкающих к торцовой стенке и настенному брусу. При сборке для сохранения некоторой подвижности конструкции до полного замыкания отдельных элементов сетки и придания ей правильного очертания болты первоначально полностью не затягиваются.
Небольшие проемы в сетке покрытия прорезаются лишь впоследствии, после окончательной сборки, и окаймляются обвязкой из брусьев. Собранная конструкция кружально-сетчатых сводов покрывается сплошным настилом или обрешеткой, прибиваемыми к косякам гвоздями.
