Проект
Настоящие Требования разработаны в соответствии с Федеральным законом «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации», соответствуют Директиве 2004/22/ЕС Европейского Парламента и Совета от 31 марта 2004 г. «О средствах измерения» и устанавливают технические требования к системам и приборам учета электрической энергии.
Технические требования к системам и приборам учета электрической энергии
Технические требования к счетчикам активной электроэнергии, предназначенным для использования в зданиях жилых, общественных и производственных.

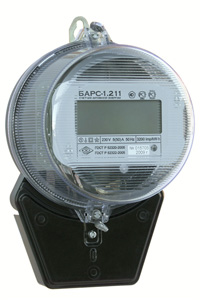

Счетчик активной электрической энергии – это устройство, которое измеряет активную электроэнергию, потребляемую в цепи.
Используемые характеристики счетчика активной электрической энергии:
I - электрический ток, проходящий через счетчик;
In - номинальное значение тока, для которого предназначен счетчик;
Is - наименьшее заявленное значение I, при котором счетчик регистрирует активную электрическую энергию c коэффициентом мощности 1 (многофазные счетчики со сбалансированной нагрузкой);
Imin значение I, выше которого погрешность не превосходит максимально допускаемых погрешностей (многофазные счетчики со сбалансированной нагрузкой);
Itr – наименьшее значение I, выше которого погрешность находится в пределах максимально допускаемой погрешности, соответствующей классу точности, установленному для счетчика;
Imax - наибольшее значение I, для которого погрешность находится в пределах максимально допускаемой погрешности;
U - электрическое напряжение, подаваемое на счетчик;
Un - номинальное напряжение;
F - частота напряжения, подаваемого на счетчик;
fn - номинальная частота;
PF - коэффициент мощности (равен значению cos , где — разность фаз между I и U).
1 Показатели точности.
Изготовитель должен определить обозначение классов счетчиков показатели которых приведены в таблице 1
2.Нормированные рабочие условия.
Изготовитель должен указывать нормированные рабочие условия счетчика, в частности:
значения fn, Un, In, Ist, Imin, Itr и Imax, применимые к счетчику. Для выбранных значений тока счетчик должен отвечать условиям, приведенным в таблице 1.
Диапазоны напряжения, частоты и коэффициента мощности, в пределах которых счетчик должен удовлетворять требованиям максимально допускаемой погрешности, приведены в таблице 2.
Эти диапазоны должны включать типовые характеристики электрического тока, поставляемого потребителям. Диапазоны напряжения и частоты должны находиться в пределах
0,9•Un ≤ U ≤ 1,1•Un,
0,98•fn ≤ f ≤ 1,02•fn ,
а коэффициент мощности - от cos = 0,5 (индуктивный) до cos = 0,8 (емкостной).
3. Максимально допускаемые погрешности.
Оценка влияния различных измеряемых и влияющих величин (a,b,c…) производится для каждой из них отдельно. При этом все остальные измеряемые и влияющие величины считаются постоянными и равными своим номинальным значениям.
Если счетчик работает в режиме изменяемой токовой нагрузки, погрешности в процентах не должны превышать пределов, указанных в таблице 2.
4. Допускаемое воздействие помех
4.1 Общие положения
Так как счетчики электрической энергии непосредственно подключаются к источнику питания, и так как ток источника питания является одной из измеряемых величин, то для электрических счетчиков необходимо выполнение условий электромагнитной совместимости.
Счетчик должен соответствовать требованиям электромагнитной совместимости со степенью жесткости испытаний 2 по ГОСТ Р 51317.4.3-99 и дополнительным требованиям пунктов 4.2 и 4.3 Требования к электромагнитной совместимости и допускаемое воздействие помех отражают ситуацию, что имеются помехи, воздействующие продолжительное время, которые не должны оказывать влияния на точность счетчика выше критических значений изменений, а также помехи переходного характера, которые могут быть причиной временного ухудшения или потери функции или работоспособности счетчика, но после снятия, воздействия которых счетчик должен восстанавливаться и которые не должны влиять на точность выше критических значений изменения.
Если имеется предвидимый высокий риск воздействия молнии или сеть питания преобладающим образом подвержена перегрузкам, то должна иметься соответствующая защита счетчика, обеспечивающая сохранение его нормируемых метрологических характеристик.
4.2. Влияние помех, воздействующих продолжительное время указаны в таблице 3.
4.3 Допустимое воздействие переходных электромагнитных процессов
4.3.1 Влияние электромагнитной помехи на счетчик электрической энергии должен быть таким, чтобы во время и сразу после воздействия помехи любой выходной сигнал, предназначенный для испытания точности счетчика, не производил импульсов или сигналов, соответствующих значению энергии, превышающему критическое значения изменения.
За установленное время после воздействия помехи счетчик должен:
- восстановить работу в пределах максимально допускаемой погрешности;
- сохранить все измерительные функции;
- обеспечить восстановление всей измерительной информации, имевшейся непосредственно до появления помех;
- не указывать изменение в регистрируемой энергии более, чем критическое значение изменения.
Критическое значение изменения в кВт.ч равно m Un Imax 10-6 ( где m – число измерительных элементов счетчика, Un в вольтах и Imax в амперах).
4.3.2 Для тока при перегрузке критическое значение изменения равно
1,5 %.
5. Пригодность к эксплуатации
5.1. Положительная погрешность счетчика не должна превышать 10 % при напряжении меньше нормированного рабочего значения.
5.2. Для отображения полной энергии дисплей должен иметь достаточное число разрядов цифр, чтобы показания счетчика не вернулись к его первоначальному значению, после того, как счетчик проработал 4000 часов при полной нагрузке (I = Imax, U = Un и PF = 1), а также не должен допускать сброса данных во время эксплуатации.
5.3. В случае отсутствия электричества в сети, количество измеренной электрической энергии должно оставаться доступным для считывания в течение не менее 4 месяцев.
5.4. Работа без нагрузки
При прикладывании напряжения и при отсутствии тока в токовой цепи (токовая цепь должна быть разомкнута) счетчик не должен регистрировать потребление энергии при любом значении напряжения от 0,8•Un до 1,1 Un.
Таблица 1
Класс А Класс B Класс С
Для счетчиков прямого присоединения
Ist ≤ 0,05•Itr ≤ 0,04•Itr ≤ 0,04•Itr
Imin ≤ 0,5•Itr ≤ 0,5•Itr ≤ 0,3•Itr
Imax ≥ 50•Itr ≥ 50•Itr ≥ 50•Itr
Для счетчиков, работающих через трансформатор
Ist ≤ 0,06•Itr ≤ 0,04•Itr ≤ 0,02•Itr
Imin ≤ 0,4•Itr ≤ 0,2•Itr(1) ≤ 0,2•Itr
In 20•Itr 20•Itr 20•Itr
Imax ≥ 1,2•In ≥ 1,2•In ≥ 1,2•In
(1) Для электромеханических счетчиков класса B должно применяться
Imin ≤ 0,4•Itr
Таблица 2
Рабочие температуры Рабочие температуры Рабочие температуры Рабочие температуры
+5 °С...+30 °С -10 °С...+5 °С
или
+30 °С...+40 °С -25 °С...-10 °С
или
+40 °С...+55 °С -40 °С...-25 °С
или
+55 °С...+70 °С
Класс точности А В С А В С А В С А В С
Однофазный счетчик; многофазный счетчик, если работает со сбалансированными нагрузками
Imin≤I<Itr 3,5 2 1 5 2,5 1,3 7 3,5 1,7 9 4 2
Itr≤I≤Imax 3,5 2 0,7 4,5 2,5 1 7 3,5 1,3 9 4 1,5
Многофазный счетчик, если работает с однофазной нагрузкой
Itr≤I≤Imax 4 2,5 1 5 3 1,3 7 4 1,7 9 4,5 2
Для электромеханических многофазных счетчиков диапазон тока для однофазной нагрузки ограничивается 5Itr≤ I ≤ Imax
Таблица 3
Вид помехи Критические значения изменений для помех, воздействующих продолжительное время
Класс А Класс В Класс С
Реверсированная последовательность фаз 1,5 1,5 0,3
Разница напряжений (только для многофазных счетчиков) 4 2 1
Гармонические составляющие в токовых цепях(1) 1 0,8 0,5
Постоянный ток и гармоники в токовой цепи(1) 6 3 1,5
Быстропротекающие переходные процессы 6 4 2
Магнитные поля; ВЧ (излучаемое РЧ) электромагнитное поле; помехи, наводимые радиочастотными полями, невосприимчивость к электромагнитным волнам 3 2 1
(1)В случае электромеханических счетчиков критические значения изменений не определяются для гармонических составляющих в токовых цепях и для постоянного тока и гармоник в токовых цепях
Подготовил Солонщиков Сергей Александрович.
Источник: проект постановления правительства о технических требованиях к системам и приборам учета.
