Система отопления современного загородного дома состоит не только из котла, труб и радиаторов под окнами, сегодня в неё входит множество отопительных контуров, управление которыми следует поручить автоматическим контроллерам. В противном случае домовладельцам придется постоянно регулировать отдельные элементы вручную, чтобы обеспечить достаточный уровень комфорта.
Компания Buderus выпустила единую линейку автоматики NSC, которая позволяет контролировать температуру в различных контурах: радиаторного отопления, теплых полов, нагрева воды в бассейне и системе горячего водоснабжения. При этом новый стандарт позволил унифицировать более 20 протоколов управления, которые ранее обслуживало множество разнообразных устройств. Теперь для полноценной автоматизации потребуется несколько модулей и контроллеров, соединенных через общую шину EMS и совместимых с котлами GB 402, GB 312, U052, GB 072, GB 162.
Практически управление осуществляется следующим образом. На панелях контроллеров RC100, RC200 или системы управления RC300 пользователь устанавливает температуру, программу её изменения или другие сервисные функции. Затем сигнал поступает на исполнительные модули MM100, SM100 или SM200, которые непосредственно открывают или закрывают клапаны в гидравлической схеме котельной, запускают циркуляционные насосы и снимают показания с датчиков температуры, осуществляя тем самым обратную связь контроллерами.
Модули управления RC 100, RC 200, RC 300.
RC100 – это самый простой контроллер, способный управлять только одним контуром отопления путем изменения температуры подающей линии теплоносителя. Фактически он работает как дистанционный пульт от котла. Домовладельцу не придется бегать в котельную, чтобы сделать потеплее или похолоднее, если он установит небольшую панель с дисплеем в удобном месте.
Контроллер RC 200 имеет расширенный пользовательский интерфейс и не только прост для конечного пользователя, но и обладает достаточным функционалом для монтажников, сервисных инженеров и опытных владельцев домов.RC 200 снабжён несколькими важными функциями: погодозависимое управление, регулирование горячего водоснабжения от солнечных коллекторов, временные программы. Помимо температуры, на дисплее RC 200 может отображаться основная информация о системе, коды ошибок, история возникновения неполадок и даже дата последнего сервисного обслуживания.
Погодозависимое управление хорошо тем, что позволяет учитывать резкое снижение или повышение температуры за стенами дома в период заморозков и оттепелей соответственно, а не опираться только на датчики, установленные внутри помещений. Тем самым достигается наиболее комфортная комнатная температура и значительная экономия ресурсов, поскольку снижается инерционность системы, и котлу не приходится совершать лишнюю работу, сжигая газ или дизельное топливо.
Экономить энергоресурсы помогают и временные программы. Например, на время сна можно установить температуру пониже, а днем повыше. Уезжая в отпуск зимой, не обязательно поддерживать высокую комнатную температуру и греть воду для душа, достаточно включить режим не замерзания и запрограммировать прогрев дома к возвращению.

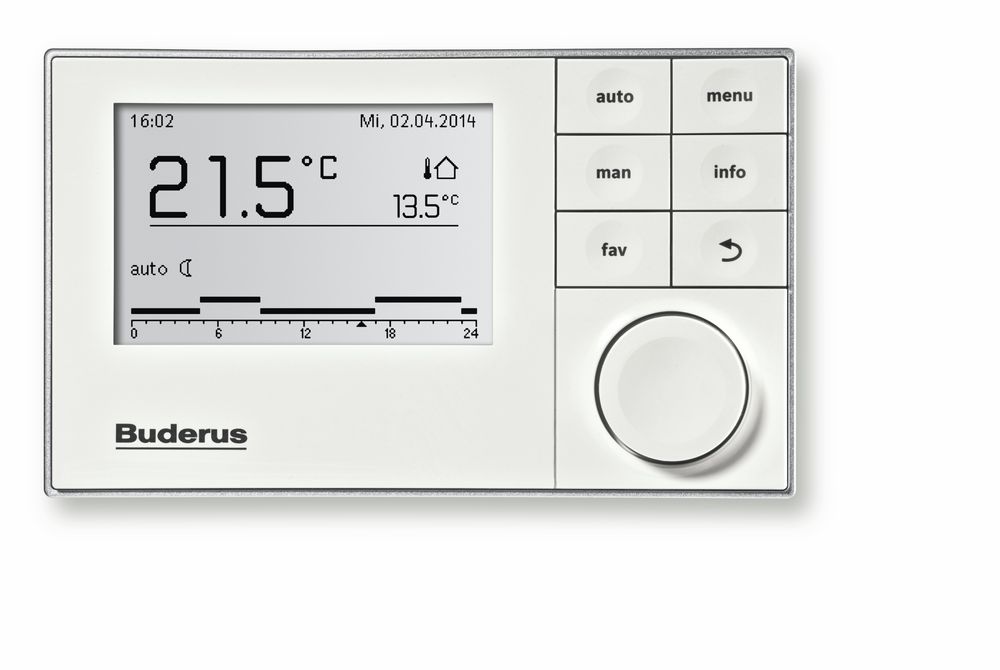

RC 300 – устройство способное полностью контролировать всю систему, состоящую в максимальной комплектации из двух контуров подготовки горячей воды, четырех отопительных контуров, газового или дизельного котла и солнечного коллектора. Таким образом, в теплую погоду и межсезонье, особенно в южных регионах, достигается максимальная экономия энергоресурсов, поскольку солнечной энергии достаточно для нагрева горячей воды и теплоносителя. С наступлением морозов, к процессу отопления дома подключается котёл.
Наиболее широк временной функционал RC 300 регулирования: недельные, дневные и ночные режимы отопительных контуров; свободная программа подготовки горячей воды; новая функция «отпуск», позволяющая заранее задать пять периодов.
Модули MM100, SM100, SM200
MM100 – это универсальный модуль, управляющий гидросистемой одного контура отопления, солнечных коллекторов или приготовления горячей воды. Его задача открывать или закрывать смеситель, включать циркуляционный насос для ГВС, получать информацию с датчиков температуры гидрострелки и подающей линии. Устройство адаптировано для насосов с частотным преобразователем. MM100 устанавливается на стену или фиксируется к отопительному прибору.
SM100 и SM200 – служат в системе с солнечными коллекторами. Опции SM100 ограничены приготовлением горячей воды с помощью одного или нескольких бойлеров, подключенных в один каскад. В отличие от него SM200 обладает всеми функциями управления солнечным коллектором: регулирует контуры ГВС, отопления и бассейна, учитывает тепловую энергию. Один модуль способен эффективно взаимодействовать с двумя полями гелиоколлекторов и двумя-тремя баками теплообменников, что повышает отдачу системы в целом.
